Az erkély elektromos áramot is termelhet: Balcony PV szerelési rendszer a város minden falát megvilágítja

Új lehetőségek a városi erkélyekhez

A modern városok acél- és betonerdejében az erkélyeket gyakran a kevés "lélegző lyuk" egyikének tekintik. A magas épületekkel és szűkös földterülettel rendelkező városokban az emberek több természetes és zöld területre vágynak. Ugyanakkor a városokban az energiafogyasztás és a környezetterhelés is felhalmozódik. A városi fenntartható fejlődés egyik fontos kérdésévé válik, hogyan lehet áttörést elérni a tiszta energia terén korlátozott helyen.

Az elmúlt években a globális energiatranszformációval és a „szén-csúcs és szén-dioxid-semlegesség” célkitűzéseinek javaslatával a fotovoltaikus energiatermelés, mint a tiszta energia egyik legígéretesebb formája, fokozatosan behatol a távoli fotovoltaikus erőművekből és a hatalmas vidéki háztetőkből a városok életterébe. Az erkélyek, mint szinte minden háztartás tulajdonában lévő külső tér kezd újra átgondolni - már nem csak ruhaszárító és zöld növények ültetésére szolgáló sarok, hanem inkább kicsi, rugalmas és hatékony "mikroerőművé" válnak.

Miért lett a városi erkély a napelemek új frontja? Egyrészt a hagyományos tetőtéri napelemek számos korlátozással szembesülnek a városi sokemeletes lakóépületekben, ami megnehezíti a legtöbb városlakó számára, hogy élvezze a fotovoltaik előnyeit. Mint minden háztartás önállóan vezérelhető tér, az erkély jól megközelíthető és rugalmas, és természetes "energia-autonómiával" rendelkezik. A városi erkélyek homlokzati terét viszont régóta elhanyagolták. Valójában sok oldalsó napfényt kapnak. Ha ésszerűen használhatók, nagy lehetőségek rejlenek bennük.

Ebben az összefüggésben egy új fotovoltaikus megoldás, a Balkon PV szerelési rendszer , jött létre. Ez a fajta rendszer könnyű és nagy szilárdságú anyagokon alapul. Az erkély védőkorláttal és falával való stabil kapcsolat révén a fotovoltaikus alkatrészek stabilan felszerelhetők az erkélyre vagy akár a homlokzatra is. Ennél is fontosabb, hogy az ilyen típusú rendszerek moduláris felépítést és állítható szögtartókat alkalmaznak, amelyek nemcsak a különféle épületszerkezetekhez alkalmazkodnak, hanem dinamikusan optimalizálják az energiatermelési szöget a napfényviszonyoknak megfelelően, nagymértékben javítva az erkélytér fényenergia-hasznosítási hatékonyságát.

Ami még figyelemre méltó, hogy az erkélyes fotovoltaikus rendszer megjelenése nem csupán technológiai újítás, hanem csendesen megváltoztatja a városlakók és az energia kapcsolatát is. A múltban a városi családok csak energiafogyasztók voltak. Mostantól „mikrogenerátorokká” válhatnak az erkélyes fotovoltaikus rendszereken keresztül, és részt vehetnek az elosztott energiahálózatokban. Ez a szerepváltoztatás nemcsak csökkenti az áramköltségeket, hanem növeli az egyének tudatosságát és részvételét az energetikai autonómiában.

Mi az a Balcony PV szerelés?

A hagyományos benyomás szerint a fotovoltaikus rendszereket többnyire vidéki háztetőkre, ipari parkokban lévő nagy gyárak tetejére vagy napelemes erőművek nagy nyílt tereire telepítik. Ezek a jelenetek általában nyitott terekkel és jó fényviszonyokkal rendelkeznek, amelyek alkalmasak nagyméretű fotovoltaikus modulok lefektetésére. A technológia fejlődésével és a városi energiaigény növekedésével azonban egy feltörekvő forma, amely közelebb áll a városi lakosok életéhez - a **Balcony PV System**, csendesen bekerül a látóterünkbe.

Mi az erkélyes fotovoltaikus rendszer?

A Balcony PV mounting, ahogy a neve is sugallja, egy elosztott energiarendszer, amely miniatürizálja és modularizálja a fotovoltaikus energiatermelő rendszert, és a lakók erkélyére vagy homlokzati falára szereli fel. Napelem modulokból, könnyű konzolokból, inverterekből, kábelekből és biztonsági védőeszközökből áll, és egyes rendszerek energiatároló akkumulátorokat is integrálnak. A rendszer elnyeli a napfényt, egyenárammá alakítja, majd váltakozó árammá alakítja, amelyet az inverteren keresztül az otthon felhasználhat, így biztosítva a lakók napi áramszükségletét, például világítást, háztartási gépeket és töltést.

A legfontosabb jellemzője, hogy kicsi és gyönyörű, rugalmas és könnyen használható. A hagyományos nagyméretű fotovoltaikus energiatermelő berendezésektől eltérően az erkélyes fotovoltaikus rendszer az „minden háztartás egy egységként” és „minden fal használható” koncepción alapul, ami kifejezetten azt a problémát oldja meg, hogy a városi lakóházak nem tudnak nagy mennyiségben fotovoltaikus berendezéseket telepíteni, így a városi családok önállóan is építhetnek „mini erőműveket”.

Különbségek a hagyományos tetőtéri fotovoltaikus rendszerektől

Bár az erkélyes PV-szerelés és a tetőtéri fotovoltaik alapvetően egyaránt napelemes fotovoltaikus energiatermelés, nyilvánvaló különbségek vannak a kettő között a tényleges alkalmazásokban, amelyek elsősorban a következő szempontokban tükröződnek:

1. Telepítési hely és jelenet adaptáció

Tetőtéri fotovoltaik: elsősorban villák, vidéki lakóházak vagy alacsony építésű kereskedelmi épületek számára, nyitott, akadálymentes, nagy tetőtérrel. Kiváló fényviszonyok, alkalmas több komponens beépítésére, maximális energiatermelésre.

Balkonos PV szerelés: a városi sokemeletes lakónegyedek lakói felé néz, az erkély tér korlátozott, a szerkezet változatos, ami nem alkalmas nagy felületű fotovoltaikus panelek lerakására. Ezért az erkélyes fotovoltaik jobban odafigyelnek a finom helykihasználásra, mint például a védőkorlátokra, külső falakra vagy ablakkonzolokra történő szerelésre, és akár függőlegesen is felszerelhetők az oldalfalra.

2.Felhasználók és döntéshozatali módszerek

Tetőtéri fotovoltaik: általában az egész épület tetőtulajdonjogát érintik, és az egységes telepítéshez a tulajdonosi bizottság vagy ingatlanegység koordinálása szükséges. A folyamat viszonylag bonyolult, kollektív döntéshozatalt, költségvetési jóváhagyást és egyéb kérdéseket foglal magában.

Balkon PV szerelés: az egyedi erkélyre szerelve a tulajdonos önálló döntéseket hozhat bonyolult egyeztetés nélkül. Különösen barátságos az apartmanokban és bérházakban élő egyéni felhasználók számára, rendkívül nagy promóciós rugalmassággal és kényelemmel rendelkezik.

3. Telepítési nehézség és építési mód

Tetőtéri fotovoltaik: professzionális építőcsapat szükséges a szerkezeti felmérésekhez, a tetőfúráshoz, a rendszer kábelezéséhez, a konzolok rögzítéséhez stb. Az építési időszak hosszú, és bizonyos mértékben befolyásolja a ház szerkezetét.

Balkonos PV szerelés: A konzolrendszer ütésmentes kialakítást vagy állítható rápattintható szerkezetet alkalmaz, amely csavarokkal, bilincsekkel stb. van rögzítve az erkély védőkorlátjához vagy falához. A felépítés egyszerű, és még néhány termék is támogatja a "barkácsszerelést". Mindössze fél napot vesz igénybe az elkészítése, ami kezdő felhasználók és magánszemélyek számára is alkalmas a gyors telepítésre.

4.Esztétika és építészeti integráció

Tetőtéri fotovoltaik: Mivel a tetőre szerelik, nem könnyű megtalálni, és általában nem befolyásolja az épület megjelenését. De nehéz megvalósítani a városi közösségekben.

Balkonos PV szerelés: A lakótérhez közeli elhelyezkedése miatt a rendszernek figyelembe kell vennie mind a vizuális szépséget, mind az építészeti stílusintegrációt. A jelenlegi új erkélyes napelemes rögzítés általában ultravékony alkatrészeket és rejtett vezetékezési megoldásokat alkalmaz a fotovoltaikus funkciók eléréséhez anélkül, hogy befolyásolná az erkély átlátszóságát és esztétikáját.

5. Energiatermelési célok és alkalmazási forgatókönyvek

Tetőtéri fotovoltaik: Általában **nagy teljesítményű és maximális energiatermelésre** törekszenek, csatlakoznak a hálózathoz, hogy áramot értékesítsenek, vagy működjenek együtt energiatároló rendszerekkel, alkalmas teljes villamosításra és családok önellátó energiarendszereire.

Balkonos fotovoltaikus szerelés: Kövesse az **alacsony küszöbű indítást** és a „termelés elősegítésére való felhasználást”, biztosítsa a családok napi áramellátását (például világítás, rizsfőző, mobiltelefon töltés, router stb.), valamint áramtermelés céljából hálózatra is csatlakoztatható, de inkább a „kis célokra” és a szén-dioxid-megtakarításra és az elosztott energia-visszapótlásra hajlamos.

erkély PV szerelés: lépés a városi energia demokratizálódása felé

Az erkélyes PV-szerelés megjelenése nemcsak termékszinten jelent újítást, hanem az energiaszerzési módszerek „demokratizálódását” is jelenti. Csökkenti a részvételi küszöböt, és lehetővé teszi a hétköznapi családok számára, hogy részesüljenek a tiszta energiából. Ez az "elosztott, egyénre szabott, forgatókönyv-alapú" energiamegoldás csendesen felforgatja a hagyományos energiakínálati és -kereslet-struktúrát.

Ahogy a technológia tovább fejlődik, az erkélyes PV-szerelés komponensek hatékonysága, inverter-intelligenciája és biztonsági teljesítménye gyorsan javul. Az egyszerű „egy erkély és két panel”-től az intelligens üzemeltetéssel és karbantartással, távfelügyelettel és energiatárolási szinergiával rendelkező termékrendszerek új generációjáig az erkélyes napelemes szerelés egy intelligensebb, biztonságosabb és befogadóbb jövő felé halad.

Az új konzolrendszer alapvető kialakítása

Ahhoz, hogy a városi erkély valóban a tiszta energia "határterülete" legyen, nemcsak hatékony fotovoltaikus modulokra van szükség, hanem egy rugalmas, stabil, könnyű és biztonságos beépítési platformra is támaszkodni kell – ez az erkélyre szerelhető fotovoltaikus szerelés értéke. A hagyományos fotovoltaikus konzolokkal ellentétben, amelyek főként nagy fesztávú és nagy teherhordó szerkezetekhez való tetőn és talajon, az erkélyes PV szerelés keskeny, összetett és változtatható városi erkélykörnyezetbe néz, ezért lényeges különbség van a tervezési koncepcióban és a műszaki kivitelezésben.

Moduláris felépítés: rugalmas toldás a különféle erkélyekhez való alkalmazkodáshoz

A moduláris tervezés kulcsfontosságú koncepció a telepítés hatékonyságának és alkalmazkodóképességének javításához a modern mérnöki munkákban. Az erkélyes napelemes szerelésnél alkalmazott moduláris felépítés azt jelenti, hogy a teljes rendszer összeszerelhető, bővíthető vagy kicsinyíthető a különböző erkélyek méretének, alakjának és beépítési követelményeinek megfelelően, például „építőkockák”.

Ez nemcsak rendkívül nagy testreszabási rugalmasságot biztosít, hanem lehetővé teszi a termékek szabványosított gyártását is, nagymértékben csökkentve a gyártási és szállítási költségeket. Ugyanakkor a moduláris komponenseket általában előre beállított interfészekkel és gyorsszerelhető csatlakozókkal látják el. Még a nem profik is rövid idő alatt elvégezhetik az összeszerelést és a hibakeresést egyszerű eszközökkel, ami nagyban leegyszerűsíti a telepítési folyamatot.

Ezenkívül a modularitás előnye az újrafelhasználhatóság és a levehető mobilitás. A bérlők vagy a rövid távú lakosok számára az erkélyes PV már nem „fix befektetés”, hanem elvihető és újrahasznosítható zöld eszközök halmaza. Költözés után már csak az új erkély szerkezetének megfelelően össze kell szerelni és újra használatba vehető.

Könnyű anyag: egyensúly a nagy szilárdság és a városi biztonság között

Mivel az erkély tér közel van a lakókörnyezethez, és a szerkezeti teherbíró képessége korlátozott, az erkélyes PV rögzítésnek könnyűnek és erősnek kell lennie, anélkül, hogy növelné az erkély terhelését, miközben garantálja a biztonságot. Emiatt a jelenlegi mainstream termékek fő anyagaként többnyire nagy szilárdságú alumíniumötvözetet vagy rozsdamentes tűzihorganyzott acélt használnak.

Az alumíniumötvözet konzolok előnyei a következők:

*Könnyű súly: A sűrűség csak egyharmada az acélénak, ami nagymértékben csökkenti az erkély terhelését;

* Erős korrózióállóság: Alkalmas nedves és esős külső környezetben;

* Szabályozható szilárdság: Növelje a szerkezeti szilárdságot a profil kialakításával a hosszú távú stabilitás biztosítása érdekében;

* Gyönyörű megjelenés: A felület sima az eloxálás után, ami jobban illeszkedik a modern balkonstílushoz.

A rozsdamentes acél konzolok előnyei a következők:

* Rendkívül magas szerkezeti stabilitás: alkalmas magas emelkedési szélterhelésnek ellenállni;

* Hosszú élettartam: a horganyzott réteg hatékonyan megakadályozza a rozsdát és az oxidációt;

* Szabályozható költség: magas gazdasági igényű felhasználók számára alkalmas.

A kétféle anyag rugalmasan választható a felhasználói igények, az éghajlati környezet és a költségvetés szerint. Egyes csúcskategóriás rendszerek még szénszálas kompozit anyagokat is használnak a szilárdság és az esztétika további javítása érdekében, valamint elősegítik, hogy az erkélyes napelemes szerelés könnyebb, erősebb és környezetbarátabb legyen.

Többszcenáriós adaptáció: alkalmazkodik a különféle erkélyes és fali környezetekhez

A városi lakóépületek erkélyformái igen változatosak. Lehetnek félig zárt, üvegburkolatúak, konzolos korlátokkal vagy beágyazott platformokkal. Ezért az erkélyre szerelt napelemek egyik fő kihívása a különféle forgatókönyvekhez való kiváló alkalmazkodóképesség elérése.

Annak érdekében, hogy megfeleljenek ezeknek az összetett telepítési követelményeknek, a fejlett erkélykonzol rendszerek általában a következő tervezési jellemzőkkel rendelkeznek:

1. Több rögzítési mód nem kötelező

Csavarokkal, bilincsekkel, U-alakú kapcsokkal, állítható lábakkal stb. biztonságosan csatlakoztatható olyan szerkezetekhez, mint például erkélykorlátok, falak, padlók és virágágyások szélei. Egyes rendszerek támogatják a lyukasztásmentes kialakítást, ami különösen alkalmas olyan helyzetekben, ahol az épület szerkezetének megváltoztatása nem megengedett, például bérlakások vagy felső kategóriás kereskedelmi lakások.

2. Alkalmazkodjon a különböző szögekhez és irányokhoz

A konzol beállíthatja a dőlésszöget és a forgásirányt, hogy illeszkedjen a különböző tájolású erkélyekhez délkeleten, északnyugaton és északkeleten a fénykihasználás javítása érdekében. Egyes rendszerek beépített finomhangoló csuklókkal vagy fogaskerék-reteszelő szerkezetekkel rendelkeznek, és a felhasználók a szezonális napfénynek megfelelően finomhangolhatják az alkatrészek szögét az energiatermelés hatékonyságának további optimalizálása érdekében.

3. Kompatibilis függőleges és ferde beépítéssel

Nemcsak vízszintesen szerelhető fel az erkélykorlátra, hanem többféle beépítési módot is támogat, mint például a függőleges falra erősítést és a ferde ablakfüggesztést, sőt akár "külső mikroerőművé" is alakítható az erkély és a homlokzat tér teljes aktiválása érdekében.

4. Ultravékony fotovoltaikus modulokkal együtt tervezve

A piacon jelenleg sok erkélyes PV-rögzítést ultravékony és könnyű modulokhoz terveztek, amelyek még vékonyabbak, mint a hagyományos üvegablakok, és könnyebbek, így biztosítva, hogy az erkélyen ne legyen elnyomás. Ugyanakkor ezek a modulok erősebb fényáteresztő képességgel rendelkeznek, és alkalmasabbak az erkélyszellőztetési és világítási igények kielégítésére.

Minden fal képes áramot termelni: rugalmas telepítési forgatókönyvek

Amikor fotovoltaikus energiatermelésről beszélünk, az első reakció gyakran a "tető" - szépen elrendezett napelemek, amelyek ragyognak a napon. Azokban a városokban azonban, ahol a föld minden centimétere értékes, nem könnyű beszerezni a hagyományos "energiatermelő tetőt". Sokemeletes lakóépületek, sűrű közösségek és komplex tulajdonjoggal rendelkező épületek gyakran készülnek tetőtéri a fotovoltaik ijesztő.

Az erkélyes PV térnyerése áttöri ezt a helykorlátot. Az új konzolrendszerek és az ultrakönnyű alkatrészek révén szinte minden fal, minden erkély és még az ablakon kívüli széltér is az energiatermelés "új helyszínévé" válhat. Ez a városi energiarendszer dekonstruktív újítása – a vertikális teret „figyelmen kívül hagyott”-ból „aktiválttá” alakítja.

Az energiatermelés különböző irányokban valósítható meg: Ne hagyja, hogy a nap elveszítse a falat

A hagyományos fotovoltaikus rendszereket gyakran csak déli irányban alkalmazzák a maximális napfény-hasznosítási hatékonyság elérése érdekében. Az erkélyes PV esetében azonban nem csak az energiatermelés maximalizálásáról van szó, hanem a rendelkezésre álló hely és a rugalmasság maximalizálásáról is. Az új konzolrendszer és alkatrész-kialakítás lehetővé teszi, hogy az északra, keletre és nyugatra néző falak is bizonyos energiatermelési értékkel rendelkezzenek.

Ez három technikai tényezőnek köszönhető:

1. Állítható szögű kialakítás

A modern tartórendszer támogatja a fotovoltaikus modulok elforgatását és billentését egy bizonyos szögtartományon belül, például a függőleges faltól 30 fokos dőlésszögig, hogy jobban fogadja a ferde fényt, és pótolja a nem déli fekvésű erkélyek fényhátrányát.

2.Nagy hatásfokú monokristályos PERC vagy N-típusú modulok

A nagy hatásfokú fotovoltaikus modulok új generációja továbbra is képes magas konverziós arányt fenntartani gyenge fényben és szórt fényben. Még akkor is, ha a nap reggel keletre, délután pedig nyugat felé tolódik, a nap folyamán jelentős energiatermelés halmozható fel.

3. Intelligens inverter és mikro-inverter rendszer

Az intelligens inverter automatikusan be tudja állítani a kimeneti teljesítményt az egyes komponensek fényviszonyainak megfelelően. Még ha csak egyetlen fotovoltaikus panelt világítanak meg, annak áramtermelését nem fogják "lehúzni" más alkatrészek. Ez a „mikroinverteres” rendszer jelentősége. A keleti falon egy darabból és a nyugati falon egy darabból álló áramtermelési terv gyakorlati hasznot is tesz.

Erkély - szabadidősaroktól a "mikroerőműig"

Az erkély azon kevés terek egyike a városi lakóházakban, amelyek közvetlenül érintkezhetnek a külvilággal. Régebben a ruhaszárítás, a teaivás és a virágtermesztés helye volt, de mostanra az erkély a legalkalmasabb "stratégiai előőrs" a napelemek telepítésére.

Többszintű telepítési helyek:

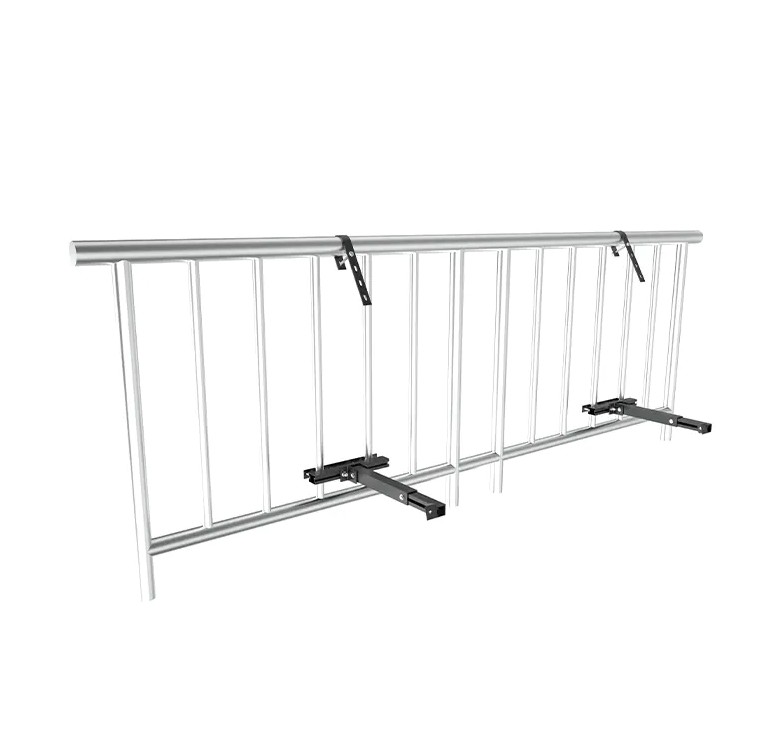

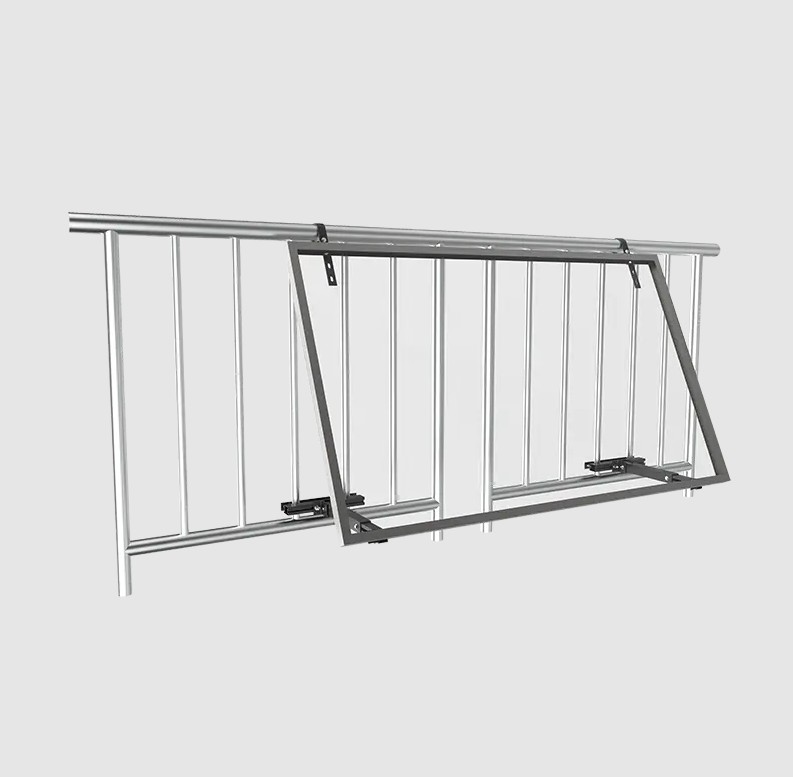

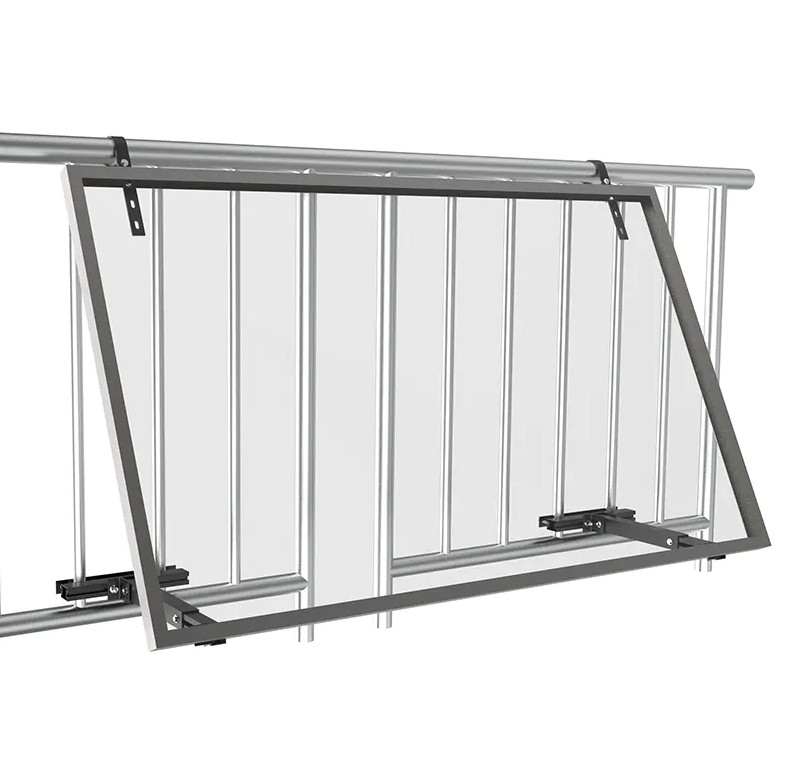

*Erkély védőkorlát: vízszintes tartókonzolok felakaszthatók 1-2 modul felszereléséhez a látómező befolyásolása nélkül;

* Az erkély felső széle: használjon L-alakú vagy ferde konzolokat a modulok bizonyos szögben történő kihajtásához;

* Erkély oldalfala: különösen alkalmas könnyű modulok függőleges elrendezésére "fotovoltaikus függönyfal" kialakítására;

* Virágágyás vagy légkondicionálás pozíció: lábbeépítési alapjá alakítva a tér holtfoltjának kihasználása érdekében;

Főleg a déli fekvésű erkélyen a modulok nemcsak áramot termelhetnek, hanem napernyőként, hőszigetelőként és az erkély magánéletét is fokozzák, két legyet ölnek meg egy csapásra, az erkélyt „kilátóból” valóban „funkcionális platformmá” változtatják.

Szél az ablakon kívül: a kis helynek is nagyszerű haszna van

Lehet, hogy sok lakónak nincs erkélye, csak ablaka. De ez nem jelenti azt, hogy nem vehetnek részt az erkélyes PV trendjében. A konzolrendszerek új generációjában megjelent egyfajta kis akasztóeszköz, amelyet az "ablakon kívüli élre" terveztek. A főbb jellemzők a következők:

*Nincs szükség lyukasztásra, a szerkezet sérülése nélkül, az ablak széléhez vagy alsó széléhez rögzítve állítható kampókkal;

* Ultravékony alkatrész-kialakítás, a vastagság csak a fele a hagyományos alkatrészeknek, garantálva a biztonságot;

* Összehajtható vagy tárolható kialakítás, alkalmas ideiglenes használatra vagy bérlők általi rugalmas telepítésre;

Ez az eszköz olyan felhasználók számára alkalmas, mint diákotthonok, régi közösségek és rövid távú bérlakások. Még ha csak 0,5 négyzetméteres beépítési hely is van, akkor is "behelyezhet egy fotovoltaikus lapot".

Külső homlokzati fotovoltaikus: Az épületbőr elektromos áramot is termelhet

Az épületek fotovoltaikus integrációjának koncepciójának kidolgozásával egyre több városi épület kezdi megvizsgálni, hogyan lehet a külső falat közvetlenül energiatermelési platformmá alakítani. Az erkélyes PV területén ezt az ötletet kis léptékben és olcsón polgári célba juttatják.

A konzol és a külső fal kombinációjának tervezési jellemzői:

* Függőleges tartókonzol: Rögzítse a fotovoltaikus modult a külső falhoz, mint egy festményt, amely elektromosságot termel és dekoratív;

* Függönyfal integrált konzol: integrált kialakítás üveg vagy fém külső fallal a láthatatlan energiatermelés érdekében;

* Dupla üveg modul kombináció: áttetsző tulajdonságokkal rendelkezik, nem takarja el a fényt, és gyönyörű hatása van;

Az ilyen típusú rendszerek népszerűsítése nemcsak az épület funkcionalitását javítja, hanem a városi épületek "zöld imázsát" is javítja. Előrelátható, hogy a jövőben a sokemeletes lakások, irodaházak, régi lakóterületek homlokzatai az áramtermelő közeg részévé válhatnak.

Rugalmas alkalmazási forgatókönyvek értékbővítése

Minden fal képes áramot termelni, ami azt jelenti, hogy a „centralizált energiából” az „elosztott energia” korszakába lépünk. A Balcony PV ennek az átalakulási folyamatnak a hídja:

* Egyéni háztartások számára: alacsonyabb villanyszámlát és nagyobb függetlenséget jelent;

* Régi lakóterületek esetében: zöld közösségekké való korszerűsítést jelent a tetők felújítása nélkül;

* Az általános városi energiagazdálkodás szempontjából: az elosztott vezérelhető áramellátó hálózatok fokozatos fejlesztését jelenti, ami segít csökkenteni a hálózati terhelést és javítja a csúcs-völgy szabályozási képességeket;

Ez nem csak az energiaszerkezet rekonstrukciója, hanem a lakosok életmódjának újítása is.

Az energiatermelés hatékonyságának javításának titka: szögben állítható kialakítás

Mindannyian tudjuk, hogy a napfény szöge közvetlenül meghatározza a fotovoltaikus modulok energiatermelési hatékonyságát. Ha több áramot szeretne "napozni", akkor a napelemeket a napfény irányára lehetőleg merőlegesen kell elkészítenie. Hagyományos tetőtéri fotovoltaiknál ​​ezt általában a beépítés során egyszeri szögbeállítással érik el, de egy mikrotérben, például egy erkélyen a rögzített szög nem mindig a legjobb választás.

Ezért a szögben állítható kialakítás kulcsfontosságú innovációvá vált a erkély PV szerelési rendszer . Nemcsak a modul dőlésszögének évszaknak vagy tájolásnak megfelelő beállítását teszi lehetővé a felhasználók számára, hanem a városi épületek komplex környezetében is a lehető legrugalmasabb módon tudja a napfényt maximálisan megragadni, ezáltal jelentősen javítva az energiatermelés hatékonyságát.

Miért olyan fontos a szög?

A nap egész évben változtatja "magasságát", és egész nap mozog. A napfény szöge tavasszal és ősszel mérsékelt, nyáron magas, télen alacsony. Fix szögű fotovoltaikus rendszerben, ha a dőlésszög túlságosan eltér a napsugárzás szögétől, az a hatékony fény csökkenéséhez és az energiatermelés hatékonyságának csökkenéséhez vezet.

Az adatok azt mutatják, hogy az optimális szögtől való minden 10 fokos eltérés esetén az energiatermelés hatékonysága átlagosan körülbelül 3%\~5%-kal csökken; ha az optimális szög egész évben tartható, a teljes energiatermelés **10%\~25%-kal** növelhető, ami igen jelentős nyereség a mikroerkély rendszer számára.

A szögben állítható konzol felépítése és elve

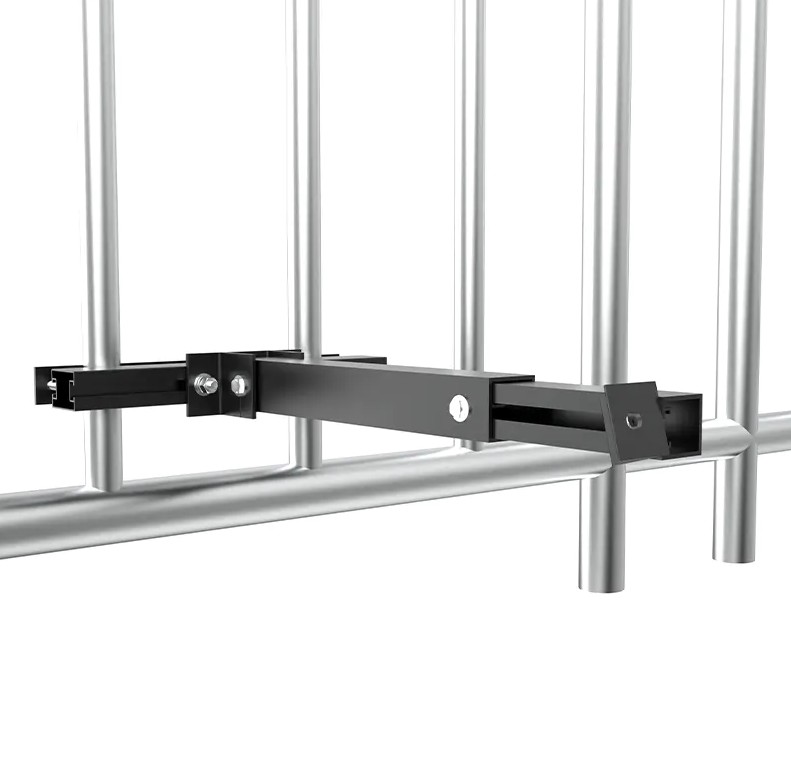

A szögben állítható tartó speciális mechanikai szerkezetet használ annak érdekében, hogy az alkatrész egy bizonyos tartományon belül rugalmasan forogjon vagy dönthessen.

A gyakori tervek a következők:

1.Fokozat-reteszelt konzol

A dőlésszög 10°-os mértékegységben finomhangolható a támaszpont beállításával egy fogaskerék típusú skálával. Beállítás után a szerkezet stabil és jó szélálló.

2.Többlyukú csaptartó

A konzol több furattal rendelkezik, és a felhasználók szükség szerint rögzíthetik a csapokat a megfelelő szögben. Előnye az egyszerűség és az alacsony költség.

3. Slide sín szögbeállító szerkezet

A csúszó vezetősínek és a spirális beállító rudak kombinációjával folyamatos szögbeállítás érhető el, amely alkalmas a fényre érzékeny csúcskategóriás alkalmazásokhoz.

4. Automatikus fénykövető mikrorendszer (kis számú csúcskategóriás modell)

Használjon fényérzékelőket a szög valós idejű beállításához, hasonlóan a „napraforgóhoz”, de a költségek magasak, és még nem népszerűsítették széles körben az otthoni erkélyes jelenetekben.

Ezek a kialakítások figyelembe veszik az erkély helykorlátait. A könnyű szerkezet és a könnyű kezelhetőség biztosítása révén maximalizálja a felhasználó beállításának kényelmét és a rendszer stabilitását.

Hogyan állítsuk be a szöget az évszaknak megfelelően?

Egy egyszerű ökölszabály a következő:

A legjobb dőlésszög ≈ helyi szélesség ± szezonális korrekciós szög

Déli fekvésű erkélyeknél ez a beállítás nagyon hatékony; keleti vagy nyugati fekvésű erkélyeknél a szög és az irány állítható a reggeli vagy délutáni fényvételi szög optimalizálása érdekében.

Még ha évente csak 2\~3-szor módosítják is, éves átlagban 10%-ot meghaladó teljesítménynövekedést hozhat, különösen északon vagy a nyilvánvaló fényváltozásokkal járó területeken, ez a haszon jelentősebb.

Hogyan működnek a hétköznapi felhasználók?

Sokan aggódnak: nem vagyok villanyszerelő, tudom kezelni ezeket a konzolokat? Valójában a modern erkélyes PV rögzítőrendszerek a szögbeállító mechanizmust rendkívül egyszerűnek tervezték, és a hétköznapi felhasználók ezt maguk is meg tudják csinálni:

A szög beállításához csak csavarkulcs vagy hatszögletű szerszám szükséges, és a működési idő 10 percen belül van;

A kézikönyv szögvezetővel van felszerelve, akár skálával és ajánlott szezonális szögtáblázattal;

Egyes vállalkozások "szezonális szögbeállítási szolgáltatáscsomagokat" kínálnak, ahol a technikusok évente kétszer-háromszor látogatnak el, hogy rendszeresen optimalizálják a dőlésszöget a felhasználók számára. Ez egy átgondolt szolgáltatásbővítés az idősek vagy a nem kényelmes lakók számára.

A városi „fényvadászok” gyakorlati jelentősége

A városi erkélyes napelemes rendszerekben az egyes komponensek területe korlátozott, ezért még fontosabb a maximális energiatermelési hatásfok az "egységterületen" kicsikarni. A szögben állítható kialakítás éppen ezt a finom beállítást biztosítja.

*Magánszemélyek számára: magasabb hozamot és rövidebb megtérülési időt jelent;

* A rendszer számára: általános stabilitást és hatékonyságot jelent;

* A városi energiahálózat esetében: az egyes mikroállomások villamosenergia-termelő kapacitásának javítása erősebb láncszem az elosztott energiarendszerben;

Vagyis a szögbeállítás nem csupán technikai részlet, hanem a városi lean energiagazdálkodás megnyilvánulása is.

Nem kell aggódni a városi sokemeletes épületeknél: szélálló és zuhanásgátló kialakítás

A magas épületekkel rendelkező városokban sok lakos szívesen kipróbálná az erkélyes PV-t, de gyakran egy gyakorlati probléma akadályozza meg őket: erős a szél a magasból, lerobbantják a napelemeket? Biztonságos?

Ez nagyon ésszerű aggodalom. Minél magasabb a padló, annál nagyobb a szél sebessége, és annál nagyobb az épület homlokzatának szélnek kitett területe. Ha nincs szilárdan rögzítve, akkor nemcsak maga a berendezés sérül meg, hanem súlyos biztonsági baleseteket is okozhat. Különösen a szeles vagy gyakori tájfunokkal járó területeken az erkélyes napelemes rendszer szélálló és zuhanásgátló képessége vált elsődleges szemponttá.

Szerencsére a technológia fejlődésével és a színvonal javulásával az új erkélyes PV rögzítési rendszer már régóta beépítette a "biztonságot" a tervezési DNS-be, és a szerkezeti részletek és az anyagoptimalizálás révén biztosítja, hogy a város sokemeletes környezetében is olyan stabil legyen, mint egy hegy.

Mekkora a magaslati szélnyomás?

Nézzünk először egy adatot: Normál időjárási körülmények között a szél sebessége a 10 feletti emeleteken 30-50%-kal nagyobb lehet, mint a talajé; erős szélben a pillanatnyi szélnyomás a 20 emelet feletti épületeken elérheti a 400-800 Pa-t vagy még magasabbat is. Ez négyzetméterenként 40-80 kg folyamatos húzóerőnek felel meg. Ha a szerkezet instabil, fennáll a leesés veszélye.

Ezért az erkélyes fotovoltaikus rendszer tervezésekor az anyagok, a szerkezet és a csatlakozási mód három szempontjából kell kiindulni annak biztosítására, hogy hosszú ideig képes legyen ellenállni a szélnyomásnak és az esésveszélynek.

Szélzár rendszer: tegye a konzolt "szorosra és ne lazuljon"

Modernben erkély PV szerelési rendszer s, a szélzárszerkezetet (Wind-lock Bracket) általában bevezetik. Ez egy többszörös szorító- és rögzítőmechanizmus, amely biztosítja, hogy az alkatrészek ne rázzanak, emelkedjenek vagy csússzanak el a szél hatására.

A gyakori tervek a következők:

*Kétrétegű nyomószalag-reteszelés: Az alkatrészváz felső és alsó része nyomószalagokkal van rögzítve, amelyek nemcsak a panelt nyomják, hanem növelik a teljes keret stabilitását is;

* Mechanikus fogharapócsat: A konzol főgerenda és a szerelőkar a "harapószerkezeten" keresztül csatlakozik, és a zárat erős szélben egyre szorosabbra nyomják;

* Lazulásgátló anya rugós alátét kombináció: Használjon ütésálló rögzítőelemeket, amelyeket még hosszan tartó vibráció esetén sem könnyű meglazítani;

* Láthatatlan csuklópánt szerkezet: Egyes állítható szögtartók csuklópánttal vannak beágyazva a forgó tengelyen keresztül, és bajonett van beállítva, amely könnyen állítható és biztosítja a rögzítési szilárdságot.

Ezeknek a szerkezeteknek a tervezési koncepciója hasonló a repülőgép szárnyrészeihez vagy hídcsatlakozóihoz, biztosítva, hogy a feszültségkoncentrációs pontokon ne legyen meglazulás vagy törés, ezáltal hatékonyan ellenáll az erős szél okozta folyamatos nyomásnak és hirtelen becsapódásnak.

Leesésgátló eszköz: többszörös garancia, nincsenek rejtett veszélyek

A szélvédelem mellett a „leesés” megelőzése is szükséges. Különösen a sokemeletes épületekben, ha az erkélyre szerelt fotovoltaikus berendezés leesik, a következmények katasztrofálisak lesznek. Ezért a modern rendszerek általában rendelkeznek egy másodlagos zuhanásgátló védelmi mechanizmussal.

Az alapvető összetevők a következők:

* Rozsdamentes acél zuhanásgátló kábel: Minden fotovoltaikus panel vagy konzol rozsdamentes acél kábelen keresztül csatlakozik az erkélytesthez. Még ha a főrögzítés véletlenül is meglazult, a „biztonsági kötél” szerepét is betöltheti, hogy megakadályozza a leesést.

* Önzáró kampós rendszer: A magasban dolgozók által használt kampós szerkezethez hasonlóan az alkatrész beszerelésekor automatikusan rögzül az erkély védőkorlátjára vagy falszerkezetére. Amint a terhelés megváltozik, a redundáns biztonság fokozása érdekében automatikusan reteszelődik.

* Határcsavar kialakítása: A beépítés végén egy határolóeszközt állítanak be, amely megakadályozza a teljes elcsúszást, még akkor is, ha a pozíció eltolódik a szerkezeti öregedés vagy földrengés miatt.

Ez a "fő szerkezetű zuhanásgátló rendszer" kettős biztosítási mechanizmus bizonyos mértékig közel áll a mászókötélrendszer biztonsági koncepciójához. Még ha a legrosszabb meg is történik, nem fog kicsúszni az irányítás alól.

A könnyű anyag a biztonság kulcsa is

Ne gondolja tévesen, hogy „a nehéz biztonságos”. Sokemeletes felhasználási forgatókönyvekben a könnyű és nagy szilárdságú anyagok ésszerűbb választás. Jelenleg az erkélyes napelemes szerelések többnyire a következő anyagokat használják:

* Nagy szilárdságú alumíniumötvözet (például 6063-T5): alacsony sűrűségű, nagy szilárdságú, jó rozsdaállóság, alkalmas a kültéri környezetnek való hosszú távú expozícióra;

* Tűzihorganyzott szénacél: speciális korróziógátló kezelés után súly- és szilárdsági előnyökkel is rendelkezik, és széles körben használják a fő teherhordó keretben;

* Rozsdamentes acél kötőelemek: rendkívül erős korróziógátló képesség, a kulcselemeket nem könnyű rozsdásodni és lecsupaszítani;

Az anyagválasztás és a szerkezeti optimalizálás kombinációjával az erkélyes napelemes rendszer megőrizheti szilárdságát, miközben elkerüli az épület szükségtelen többletterhelését, ami egyensúlyt teremt a biztonság és a praktikum között.

Esztétika és praktikum egyaránt: erős építészeti integráció

Ahogy az erkélyes fotovoltaik bekerülnek a városlakók életébe, az áramtermelés hatékonysága és a telepítés biztonsága mellett egy másik "botláskő", amelyet nem lehet figyelmen kívül hagyni, a megjelenési probléma.

Modernben cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Az "ipari stílustól" az "építészeti nyelvig"

A korai erkélyes fotovoltaikus tartórendszerek gyakran ipari színterekről származtak, erőre és funkcióra törekedtek, de figyelmen kívül hagyták a lakókörnyezet vizuális élményét. A vastag acélkeret, a rendetlen vezetékezés és a szabaddá váló alkatrészek nemcsak csúnyák, de gyakran ingatlanok akadályozásához vagy szomszédsági vitákhoz is vezetnek.

A probléma megoldása érdekében a modern erkélyes fotovoltaikus tartórendszerek fokozatosan bevezetik az "építészeti nyelvet":

* Egyszerű vonalak és könnyű szerkezet: Az általános forma minimalista, elkerülve a bonyolult keresztszerkezeteket, így az emberek távolról sem tudják megállapítani, hogy "ez egy fotovoltaikus rendszer";

* Rejtett csavar és nyomószalag kialakítás: A csatlakozási pontok és a nyomólemezek elrejtésével a tiszta és letisztult megjelenés megmarad;

* Egységes színkezelés: A konzolfelület matt szürke, ezüstfehér, fekete és egyéb, az épület homlokzatához közel álló színeket alkalmaz, amelyek nem élesek és nem dominálnak;

* Illessze az erkélygeometriát: Az elterjedt erkély méretarány, korlátvastagság, sarokstílus és egyéb előregyártott konzolformák szerint beépítés után "integrálható".

Ez az átalakítás a „gyártási nyelvről” az „építészeti nyelvre” fontos lépés az erkélyes fotovoltaik számára, hogy valóban beépülhessenek a lakók életstílusába.

Láthatatlan konzol kialakítás: az energiatermelő berendezések "eltűnnek"

A berendezés érzetének további csökkentése érdekében számos „láthatatlan” tervezési koncepciót alkalmaznak a tartószerkezetben, hogy a fotovoltaikus rendszer vizuálisan a lehető leggyengébb legyen:

1. Hajtogatott élű beágyazott kialakítás: Miután a konzol főgerendát a védőkorláthoz vagy falhoz rögzítették, az él be van hajtva a rögzített szerkezetbe, és távolról szinte nincs nyilvánvaló kiemelkedés.

2. Üreges, könnyű váz: A hagyományos zárt hátlap megszűnt, és az üreges szerkezetet alkalmazták a súly és az akadályok csökkentése érdekében, így az alkatrészek "átlátszóbbnak" tűnnek.

3. Modulárisan integrált fröccsöntés: Az eredetileg látható kábelek és csatlakozók a konzolvázba vannak beépítve, és az integrált csomagolás révén elkerülhető a szabad vonalak okozta "gépszoba érzés".

4. Aszimmetrikus dőlésszög optimalizálás: Különböző észak-déli és kelet-nyugati tájolású erkélyeknél aszimmetrikus kialakítást alkalmaznak, hogy a szerkezetben természetesebb legyen a komponens dőlésszöge, és folytonos nyúlási kapcsolat alakuljon ki a fallal.

Ezek a kialakítások a fotovoltaikus erkélyt már nem "ablakon kívül lógó erőművé" teszik, hanem az életszíntérben megbúvó, funkciót és szépséget egyaránt figyelembe vevő részévé.

Az ultravékony fotovoltaikus panelekhez való alkalmazkodás: a vékonyság is egyfajta szépség

Nem elég, ha a tartó jól néz ki, maguknak az alkatrészeknek is lépést kell tartaniuk. Az új generációs erkélyrendszerek általában ultravékony, áttetsző vagy teljesen fekete fotovoltaikus paneleket használnak, amelyek vizuális kifejezési szempontból közelebb állnak az "építőanyagokhoz", semmint az "energiatermelő berendezésekhez".

Ultravékony üvegelemek (3\~4mm): A vastagság körülbelül 40%-kal kisebb, mint a hagyományos alkatrészeké, és a vizuális nyomás is kisebb a beépítés után, ami alkalmas erkélykorlátokhoz vagy konzolos falakhoz.

Átlátszó alkatrészek: Egyes területek fényáteresztőek, így az erkélyen továbbra is megmaradnak a természetes fénycsatornák, figyelembe véve az ültetési, szellőzési és világítási funkciókat.

Integrált fekete alkatrészek: A teljesen fekete keretek és a tükröződésmentes bevonatok segítségével az általános sötét tükörtextúra tökéletesen illeszkedik a modern lakossági külső üveg- vagy fémhomlokzatokhoz.

Miután ezeket az alkatrészeket a konzolhoz illesztettük, a megjelenés szinte egy dekoratív üveg vagy szélfogó darab, nem pedig egy hagyományos „napelem”, amelyet könnyebben elfogadnak a lakók, az ingatlanok és az építészek.

Az építészeti integráció társadalmi hatása

Az erkélyes fotovoltaikus rendszerek megjelenésének korszerűsítése nemcsak esztétikai kérdés, hanem gyakorlati hajtóerő is. Számos városi kísérleti projekt megállapította, hogy:

* A megjelenés összehangolt, a lakossági elfogadottság mintegy 60%-kal nőtt;

* Az ingatlanmenedzsment már nem ellenzi határozottan, és a telepítést támogató hozzáállás is pozitívabb;

* Az építészeti tervezők elkezdték aktívan fontolóra venni a fotovoltaikus alkatrészek „beágyazott” megoldását, és beépíteni azokat az épület szerkezetébe.

* Amint „későbbi külső beépülő modulról” „épületrészre” vált, az erkélyes fotovoltaik kis léptékű spontán telepítésből nagyszabású városi elrendezéssé válhatnak.
