Melyek a legjobb módszerek a hegyi PV szerelő rendszer telepítésére a kültéri alkalmazásokhoz?

Helyszíni értékelés és terepi elemzés a hegyi PV rögzítőberendezésekhez

Bármelyik előtt Hegyi PV rögzítés A rendszer telepítve van, az átfogó helyértékelés és a terepi elemzés elvégzése egy nem tárgyalható lépés. Ez a folyamat megalapozza a szerkezetileg megalapozott, hatékony és tartós fotovoltaikus (PV) energiatermelő rendszert. A hegyi környezet olyan egyedi kihívásokat hoz, amelyek testreszabott megközelítést igényelnek a felmérés, a mérnöki munka és a tervezés területén.

A hegyvidéki terep földrajzi bonyolultságának megértése

A hegyi helyeket gyakran meredek lejtők, következetlen talaj összetétel és szabálytalan kőzet formációk jellemzik. Ezek a földrajzi jellemzők közvetlenül befolyásolják a rendszer kialakítását, és pontos leképezést igényelnek. A fejlett eszközök, például a LIDAR (fényérzékelés és a távolság), az UAV (drón) fotogrammetria és a GIS (földrajzi információs rendszerek) felhasználásával a mérnökök nagy felbontású topográfiai adatokat szerezhetnek a lejtőgradiens, az irány és a magasság értékeléséhez.

A lejtőgradiens és az aspektus döntő szerepet játszik a panel orientációjának meghatározásában. A dél felé néző lejtő (az északi féltekén) általában a legtöbb napfényt kapja, így ideális a PV -telepítésekhez. A dőlés szöge azonban befolyásolja az állványrendszereket, a rögzítési módszereket és a panel döntését. A túl meredek lejtőn terjedést vagy szerkezeti megerősítést igényelhet, amely befolyásolja mind a költségeket, mind a bonyolultságot.

Talaj- és kőzet -összetétel elemzése

A síkvidéki vagy sivatagi létesítményektől eltérően a Mountain PV projekteknek nagyon változó felszín alatti körülmények között kell küzdeniük. A mérnököknek geotechnikai értékeléseket kell végezniük annak megértése érdekében, hogy a talaj agyagos, homokos, agyagos vagy sziklás. Ezek a részletek elengedhetetlenek a cölöpvezérelt, a földcsavar vagy a ballaszt-alapú alapok közötti választáshoz.

A sziklás szubsztrátok gyakran lehetetlenné teszik a cölöp vezetését előre fúrás vagy mikrotartó használata nélkül. Ilyen körülmények között szükség lehet a kémiai rögzítési vagy beton lábakra. Ezzel szemben a laza vagy instabil talajok mély pilingeket vagy szélesebb alapokat igényelhetnek a terhelés egyenletes elosztása érdekében, és megakadályozzák a letelepedést vagy a dőlést.

A talaj behatolási ellenállási tesztjei, a talaj nyírószilárdság -elemzése és a nedvességtartalom -visszatartási vizsgálatok hozzájárulnak az alapok tervezéséhez. A talaj stabilitását különféle terhelési körülmények között-beleértve a heves havat vagy a szeizmikus aktivitást is-a hosszú távú biztonság validálására is szimulálják.

Napsút és árnyékolási megfontolások

A hegyvidéki területeken a környező csúcsok, a fák vagy akár a lejtő árnyékolása drasztikusan befolyásolhatja a napenergia -hozamot. A helyszíni elemzésnek egész évben árnyékolási modelleket kell tartalmaznia olyan szoftverek felhasználásával, mint például a PVSYST vagy a Helioscope. Ezek az eszközök lehetővé teszik az energiatermelés virtuális szimulációit a napi idő, a szezonális variációk és a panelek elhelyezése alapján.

Bármely árnyékolt terület, még a nap rövid részén is, csökkentheti a panel kimenetét, vagy nem megfelelő húrokat hozhat létre, kivéve, ha az intelligens inverterekkel vagy az energiaoptimalizátorokkal enyhítik. Mint ilyen, a karakterlánc -tervezésnek és az árnyékoláskezelésnek a korai elemzési szakasz részét kell képeznie.

Környezeti és éghajlati viszonyok

Az időjárási adatgyűjtés a hegyi helyek értékelésének egy másik létfontosságú eleme. A szélsebesség magasságban szélsőséges és kiszámíthatatlan lehet, különösen a gerincek mentén. Hasonlóképpen, a hófelhalmozás, a fagyasztás-olvadás ciklusok és a heves esőzések jellemzőek a megnövekedett régiókban. Legalább egy éves értékű meteorológiai adatok gyűjtése (vagy adatok beszerzése a közeli időjárási állomásoktól) ajánlott a betöltési forgatókönyvek modellezéséhez.

A nagy szél- és hóterhelés közvetlenül befolyásolja a szerelő rendszer szerkezeti előírásait. A kiválasztott kialakításnak nemcsak túlélnie kell ezeket a feltételeket, hanem a rendszer integritását meg kell őriznie a várt 25–30 év alatt.

A mikroklimák szintén gyakoriak a hegyvidéki régiókban. Az észak felé néző lejtő árnyékolható és hűvösebb maradhat, ami nagyobb hóhalmozódást eredményezhet, míg a szomszédos dél felé néző területnél nagyobb a termikus tágulást és az összehúzódást. Ezeknek a helyi variációknak szükség van erősen lokalizált adatokra és egyedi tervezésre.

Az akadálymentesség és az infrastruktúra -tervezés

A hegyi helyekhez való hozzáférés gyakran logisztikai kihívásokkal jár. Az utak lehetnek fejletlenek, vagy csak szezonálisan elérhetőek. Az anyagok és berendezések meredek, távoli területekre történő szállítása gondos tervezést igényel. A megvalósíthatósági tanulmánynak ki kell értékelnie a szerkezeti alkatrészek, napelemek, daruk és beton szállításának költségeit és nehézségeit.

Sok esetben az építkezés megkönnyítése érdekében helikopter -felvonókra, kábelvidékekre vagy ideiglenes hegyi pályákra van szükség. Ezek a hozzáférési korlátozások jelentősen befolyásolhatják a projekt ütemtervét és költségvetését, így a helyszíni logisztikát be kell vonni az előzetes felmérés szakaszába.

Biológiai sokféleség és környezeti hatás

A hegyi ökoszisztémák gyakran ökológiai szempontból érzékeny zónák. A helyszíni értékelésnek tartalmaznia kell a lehetséges környezeti hatások tanulmányozását, ideértve az élőhelyek zavarát, az eróziós kockázatot és az erdőirtást. Az ökológiai felméréseket a helyi hatóságok megkövetelhetik, különösen a védett vagy a magas biodiverzitási területeken.

Az erózió -ellenőrzési intézkedések, például az iszap kerítés vagy a megerősített vegetáció, bármilyen ásatás megkezdése előtt felhatalmazhatók. Ezenkívül a helyi növény- és állatvilágot kell védeni, hogy elkerüljék a megsértés miatti szankciókat vagy késéseket.

A megfelelő PV szerelési szerkezetek kiválasztása a hegyi környezetekhez

A megfelelő PV-szerelési struktúra kiválasztása döntő fontosságú a hegyi PV rögzítő rendszer hosszú távú teljesítményének, tartósságának és biztonságának biztosításában. A hegyvidéki környezetek megkülönböztetett kihívásokat jelentenek-az egyenlő terep, a kemény éghajlati viszonyok, a változó talajösszetételek és a nehéz logisztika-, amelyek mind befolyásolják a szerkezeti döntéshozatali folyamatot. A cél az, hogy olyan rendszert válasszon, amely kiegyensúlyozza az erőt, a költséghatékonyságot és a könnyű telepítést.

Rögzített dőlés és állítható dőlés rögzítő rendszerek

A rögzített döntésű szerkezeteket általában a hegyi PV-létesítményekben használják, egyszerűségük és alacsonyabb karbantartási igényeik miatt. Ezek a rendszerek állandó szöget tartanak fenn, amelyet általában a helyszín szélességi és éves napsugár -adatainak alapján optimalizálnak. A hegyvidéki régiókban a természetes meredekség felhasználható a panel szögének való megfeleléshez, minimalizálva a komplex állvány szükségességét.

Az állítható döntő rendszerek viszont a szezonális optimalizálás előnyeit kínálják. Noha ezek jelentősen javíthatják az energiahozamot a változó napenergia-előfordulási területeken, gyakran több mechanikai alkatrészt és rendszeres beállítást igényelnek, amelyek nem lehetségesek a távoli vagy nehezen hozzáférhető hegyi helyeken.

A legtöbb hegyi alkalmazás esetében egy rögzített döntésű rendszer, amelynek dőlési szöge megegyezik vagy valamivel nagyobb, mint a helyszín szélessége, előnyös a hatékonyság és a rendszer megbízhatóságának kiegyensúlyozása érdekében.

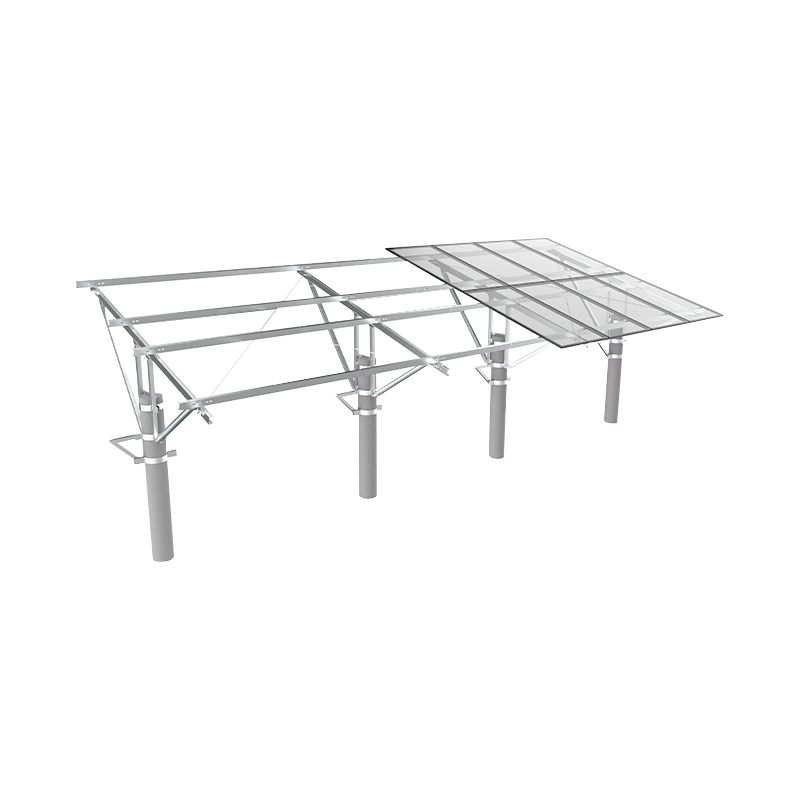

Földre szerelt és pólusra szerelt rendszerek

A földre szerelt rendszerek dominálnak a közüzemi PV telepítésekben, ideértve a hegyvidéki területeket is. Ezeket a acél- vagy alumíniumkeretek mátrixával tervezték, amelyet a földre rögzítenek cölöpök, csavarok vagy előtét felhasználásával. A sekély talajjal az alapkőzet feletti sekély talajjal vagy a laza scree -vel a halommélységet és a rögzítési szilárdságot gondosan kiszámítani kell.

A pólusra szerelt rendszerek ideálisak kis léptékű alkalmazásokhoz vagy nagyon egyenetlen talajhoz, ahol a talajkeretek nem képesek egyenletesen támogatni. Ezek különösen hasznosak a hálózati vagy hibrid hegyi PV rendszerekben, ahol a minimális talaj zavarás kívánatos.

A pólusra szerelt tömbök általában egyetlen vagy kettős panel konfigurációt tartalmaznak, amelyek manuálisan orientálhatók vagy felszerelhetők az egytengelyes nyomon követéssel. A nyomkövető rendszerek azonban bevezetik a mechanikai bonyolultságot és a sebezhetőséget havas vagy szeles körülmények között, ezáltal ritkábban a hegyvidéki létesítményekben.

Szerkezeti anyagok: acél vs. alumínium

Az anyagválasztást a súly egyensúlya, a korrózióállóság, az erő és a költségek hajtják. A horganyzott acélt széles körben használják nagy szilárdságának és megfizethetőségének köszönhetően. Képes kezelni a nagy szél- és hóterhelést, de nehezebb, ami növeli a szállítási költségeket és a hegyi terepen történő telepítési erőfeszítéseket.

Az alumínium, bár drágább, könnyebb és természetesen korrózióálló. Gyakran választják a magas magasságú vagy part menti hegyi helyszíneken, ahol a nedvesség és az UV-expozíció felgyorsítja a korróziót. Az eloxált alumíniumrendszerek hosszabb élettartamot kínálnak és könnyebben összeállíthatók, de vastagabb profilokat igényelhetnek, hogy ugyanolyan szerkezeti szilárdságot érjenek el, mint az acél.

A hibrid rendszerekben az alumínium síneket használják a panelek rögzítéséhez, míg az alszerkezet vagy a lábak meleg dombos horganyzott acélból készülnek, hogy merev alapot biztosítsanak.

A technikák rögzítési és alkalmazkodóképessége a terephez

A Mountain PV projektekben az állványrendszernek meg kell felelnie a föld körvonalainak anélkül, hogy veszélyeztetné a szerkezeti integritást. A beállítható lábrendszerek, z-tartók és rugalmas keret-szerelvények lehetővé teszik az adaptációt a legalább 30 fokig tartó gradiensekkel rendelkező lejtőkhöz.

A földi csavarokat gyakran a sziklás vagy sekély talajokban részesítik előnyben, ahol a halomvezetés nem. Ezek a helikoidális horgonyok manuálisan vagy hidraulikusan beilleszthetők, és lehetővé teszik a pontos függőleges igazítást.

A nagyon meredek lejtőkhöz szükség lehet a földterület terjesztésére és a többszintű rögzítő keretek használatára. Ez a megközelítés vízszintes igazítást biztosít az esővíz lefolyásának kezelése és a talajerózió kockázata csökkentése közben. Ilyen esetekben az építőmérnöki integráció kritikusvá válik.

Szállítás és előkészítés

A moduláris állványrendszereket a logisztikai korlátok miatt egyre inkább a hegyi létesítményekben részesítik előnyben. A gyárban előre vágott, előre fúrt és felcímkézett alkatrészek csökkentik a helyszíni munkát, ami különösen akkor előnyös, ha a közúti hozzáférés gyenge, vagy a telepítő személyzetnek nagy távolságra kell hordozni az alkatrészeket.

A konténerelt szállításhoz vagy a csomag-állati szállításhoz tervezett készleteket olyan robusztus régiókban használják, mint a Himalája vagy az Andok, ahol a hagyományos útalapú logisztika nem érhető el.

Alapítvány tervezése és földi rögzítési technikái lejtős terepen

Az alap az a szó szerinti alap, amelytől a hegyi PV szerelő rendszer megbízhatósága függ. A stabil és költséghatékony alapok megtervezése egyenetlen vagy lejtős terepen a szerkezeti és geotechnikai mérnöki kihívások egyedi sorozatát mutatja be. A síkságtól eltérően, a hegyek gyakran következetlen talajviszonyokkal, beágyazott kőzetrétegekkel és vízelvezető komplikációkkal rendelkeznek, amelyeket aprólékos tervezés útján kell kezelni.

A hegyi PV rendszerek alapjainak típusai

Számos típusú alapítvány létezik a hegyi PV -telepítésekhez. A választás a talaj összetételétől, a meredekségszögtől, az éghajlati viszonyoktól és a rendelkezésre álló berendezésektől függ:

*Meghajtott cölöpök: A acél H-gerendák vagy a talajba szállított cső alakú cölöpök hatékonyak szilárd talajban, de a sziklás vagy sziklával töltött terepen nem praktikusak lehetnek.

*Földi csavarok: Ezek spirálisan menetes acélrudak, amelyeket csavarként csavarnak a talajba. Kiváló kihúzási ellenállást kínálnak, és sokféle talajhoz alkalmasak, beleértve a részben sziklás helyeket is.

*Beton lábak: Ha a talaj túl sziklás a cölöpökhez vagy csavarokhoz, előzetesen vagy in situ beton blokkokat használnak. Ezeket gyakran állítható zárójelekkel párosítják, hogy figyelembe vegyék a meredekség -variációkat.

*Ballasztott alapok: Nagyon sekély talajokhoz vagy ideiglenes telepítésekhez alkalmas. A ballasztblokkok a szerelési szerkezetet a helyükön tartják penetráció nélkül, de stabil felületeket és megfelelő vízelvezetést igényelnek.

Minden alaptípushoz testreszabott megközelítést igényel a terhelés átadásának és a rendszer stabilitásának, különösen a hegyspecifikus szél- és hóviszonyok mellett.

Lejtőkezelés és teraszolás

Azokban az esetekben, amikor a lejtők meghaladják a 15-20 fokot, a teraszkot gyakran használják lapos platformok létrehozására a PV sorokhoz. A teraszok nemcsak egyszerűsítik a telepítést, hanem megakadályozzák a talaj erózióját és javítják a vízelvezetést.

A teraszok létrehozása azonban zavarhatja a növényzetet és növelheti az építési költségeket. Ezért a változó hosszúságú lábakkal rendelkező rugalmas állványrendszereket gyakran részesítik előnyben, ha minimális földterületet kívánunk. A lábhosszabbítások, gyakran teleszkópos, lehetővé teszik az egyes támogatási pontok függetlenül a magasságát, hogy megfeleljenek a terepkontúroknak.

Rögzítő mélység és terheléscsapágy

A rögzítő rendszernek ellenállnia kell a függőleges terheléseknek (a panelek és szerkezetek holttestének), az oldalsó erőknek (szélnyomás) és a felemelési erőknek (a szél vagy a fagyok okozta). A mérnöki számításoknak el kell számolniuk:

*Hóterhelés, főleg olyan hegységekben, mint az Alpok vagy a Sziklás -hegység

*A szélemeléssel, amely magasabb tengerszint feletti magasságban szélsőséges lehet

* Szeizmikus terhelések, a földrengés hajlamos hegyvidéki régiókban

A rögzítési mélység általában 1,2 és 2,5 méter között van, a szerkezeti terhelés és a talaj csapágykapacitásától függően. A földi csavar és a halom beszállítói a terepi teszt eredményei alapján biztosítják a terhelési diagramokat, de az elméleti modellek validálásához gyakran szükség van a helyspecifikus kihúzási tesztek elvégzésére.

Sziklafúrás és mikrohalom megoldások

A szilárd alapkőzet vagy a sűrű macskaköves régiókban a standard halom vezetés vagy a földi csavarok nem lehetnek megvalósíthatók. Ilyen esetekben mikro-halomrendszereket használnak. Ezek magukban foglalják egy kis átmérőjű lyuk fúrását a kőzetbe, beillesztve egy menetes rögzítő rúdot, és a helyére fugálva. Ez a módszer kivételes stabilitási és terhelési ellenállást kínál, de megnövekedett munkaügyi és berendezések költségeivel jár.

A hegyvidéki használatra adaptált fúróberendezések - gyakran nyomon követve vagy hordozhatóak - telepítik ezt a feladat kezelését. A kulcs az igazítási pontosság és a következetes habarcs kitöltése biztosítása, különösen akkor, ha a hozzáférés korlátozott.

Vízelvezető és fagyvédelem

A vízgazdálkodás az alapítvány kialakításának kritikus része a Mountain PV telepítésében. A nem megfelelő vízelvezetés a talaj lágyulásához, a fagyoshadáshoz vagy az alapok instabilitásához vezethet. A francia csatornákat, a felszíni osztályozást és a geotextil membránokat használják a víz elterelésére az alapoktól.

Hidegebb éghajlaton a fagyvédelmet úgy érik el, hogy az alapot beágyazják a fagyvonal alá, és szükség esetén termikus töréseket vagy szigetelőanyagokat használnak. A beton lábak általában az alapon fellendülnek, hogy elosztják a terhelést és ellenállnak az oldalsó fagy tolóerőnek.

Költség- és építési hatékonyság

A távoli hegyvidéki terep egyedi logisztikai korlátokat mutat be, amelyek befolyásolják az alapítvány stratégiáját. Könnyű alapító rendszerek, amelyek minimális ásatást igényelnek, és nincs kikeményedési idő - mint például a földi csavarok vagy a moduláris ballaszt tálcák - csökkentik a telepítési időt és a költségeket.

A telepítésre vonatkozó tervezés (DFI) alapelvei útmutató az alapítványi tervezéshez a minimális munkaerő, a kevesebb speciális eszköz és a gyors telepítés rangsorolására. Számos Mountain PV -projektben az alapítványokat manuálisan kell telepíteni az úthoz való hozzáférés hiánya miatt, ami tovább hangsúlyozza a moduláris és adaptálható alapítási stratégia szükségességét.

A kemény környezeti feltételekkel foglalkozik: szél, hó és talajstabilitás

A hegyeket gyakran olyan szélsőséges környezeti feltételek jellemzik, amelyek jelentősen befolyásolhatják a PV -szerelő rendszerek tartósságát és teljesítményét. Ezek a feltételek magukban foglalják a nagy szélt, a heves havazást, a fagyasztási hőmérsékleteket és a hegyi talaj velejáró instabilitását. Hatékony enyhítési stratégiákat kell alkalmazni annak biztosítása érdekében, hogy a rendszer működési és biztonságos maradjon az egész működési életében.

Szélterhelés és szerkezeti integritás

A szélerő erők az egyik elsődleges probléma, amikor a PV rendszereket a hegyvidéki régiókba telepítik. Magasabb magasságban a szélsebesség gyakran sokkal erősebb és kiszámíthatatlanabb, ami jelentős terhelést okozhat a szerelési szerkezetre. Ha nem kell megfelelően elszámolni, akkor ezek az erők szerkezeti meghibásodást, panelek kiszorítását vagy akár rendszer összeomlását eredményezhetik. Ennek kezelése érdekében elengedhetetlen a robusztus szerkezeti kialakítás. A mérnököknek a szélterhelés -elemzést a helyi szél -adatok alapján kell elvégezniük, ideértve a maximális széllökés sebességét és azok frekvenciáját.

A szélerőket olyan szabványok alapján számolják, mint például az ASCE 7 (Amerikai Építőmérnökök Társasága), amely iránymutatásokat nyújt a szélterhelések helyszíni feltételek alapján történő meghatározásához. Ezeket a rakományokat be kell építeni a szerelő rendszer kialakításába, és minden alkatrészt meg kell erősíteni, hogy ellenálljon a várt szélnyomásnak. A nagy szélállóságú szerelő rendszerek gyakran vastagabb acél- vagy alumíniumkereteket használnak, és további rögzítési módszereket, például mélyebb cölöpöket vagy őrölt csavarokat alkalmaznak a stabilitás biztosítása érdekében.

Egyes esetekben az aerodinamikai megfontolások szintén segíthetnek a szélterhelés csökkentésében. Az állványrendszereket alacsony profilú módon lehet megtervezni a szélállóság minimalizálása érdekében, vagy a paneleket enyhe szögben lehet felszerelni, hogy a szél simábban folyjon a felületen. Ezenkívül beépíthető a szerkezeti merevítés, hogy további oldalirányú támogatást nyújtson a rögzítőszerkezethez.

Hóterhelés megfontolások

A hegyek gyakran hajlamosak a jelentős havazásra, amely azonnali terhet jelent a szerkezetre és a hosszú távú kihívásokra a fagyasztás-olvadásciklusokhoz kapcsolódóan. A hó felhalmozódása jelentős súlyt adhat a PV -tömbhöz, amelyet a szerelő rendszernek kell támogatnia. A hó akadályozhatja a napelemeket is, csökkentve hatékonyságukat a napfény blokkolásával. Ezen aggodalmak kezelése érdekében a hóterhelés számítását figyelembe kell venni a szerkezeti kialakításban.

A hóterhelést az átlagos éves havazás, a hely magassága és a panelek lejtése alapján határozzák meg. Azokban a régiókban, ahol a hó felhalmozódása nehéz, a rögzítőszerkezetet további merevítő vagy nagyobb lábakkal kell megerősíteni a hó súlyának eloszlásához. Ezenkívül azt a szöget, amellyel a PV paneleket szerelték, be kell állítani, hogy lehetővé tegyék a hó leereszkedését. A meredek panelek szögei általában hatékonyabbak a hó eldobásában, csökkentve a hó felhalmozódásának valószínűségét, amely károsíthatja a paneleket, vagy hatástalanná válhat.

A hó felhalmozódása mellett a fagyasztás-olvadási ciklus befolyásolhatja a talaj stabilitását az alapok körül. Az ismételt fagyasztás és kiolvadás miatt a talaj kibővülhet és összehúzódhat, ami az alapok és az instabil rögzítő rendszerek váltásához vezethet. Ennek megakadályozása érdekében az alapokat elég mélyen be kell ágyazni, hogy elérje a fagyvonal alá, ahol a talaj stabil marad. Különös figyelmet kell fordítani a gyakori fagyasztási-olvadási ciklusokkal rendelkező régiókban, és szükség lehet további fagyvédelmi intézkedésekre, például hőgondozásokra vagy szigetelt alapok tervezésére.

Talajstabilitás és eróziószabályozás

A hegyvidéki terepet gyakran instabil talajok jellemzik, amelyek kihívásokat jelenthetnek a rendszer felszerelése érdekében. A laza talajok, mint például a homok, kavics vagy iszap, hajlamosak az erózióra, míg a meredek lejtők olyan földcsuszamlásokat vagy talajmozgást okozhatnak, amely veszélyeztetheti a PV rendszer stabilitását. E kockázatok enyhítése érdekében a geotechnikai felmérések elengedhetetlenek a talaj összetételének és stabilitásának felméréséhez.

Instabil talajjal rendelkező területeken az őrölt horgonyok, például a spirális cölöpök vagy a csavaros cölöpök részesülnek előnyben, mivel ezek biztonságos kapcsolatot biztosítanak a felszín alatti stabilabb alapkőzethez. Az ilyen típusú horgonyok képesek ellenállni a függőleges és oldalirányú erőknek anélkül, hogy támaszkodnának a talaj súrlódására. Súlyosabb esetekben, amikor a talaj eróziója aggodalomra ad okot, további erózió -ellenőrzési intézkedések, például iszapkerítések, kőzetgátlók vagy megerősített növényzetre lehet szükség a talaj stabilizálásához.

A meredek lejtőknél teraszok alkalmazhatók a talajmozgás csökkentésére és a szerelő rendszer szintjének alapját. A teraszok magukban foglalják a lejtőbe való vágást, hogy olyan lapos platformokat hozzanak létre, amelyekre a rögzítő rendszer elhelyezhető. Ez a technika elősegíti a víz lefolyásának ellenőrzését is, csökkentve az erózió kockázatát és fenntartva a talaj integritását az alapok körül.

Éghajlati alkalmazkodóképesség és hosszú távú tartósság

Tekintettel a hegyi környezetben a durva és változó körülményekre, a PV -szerelő rendszerekhez használt anyagokat tartósságukhoz ki kell választani. Például a fémkomponenseknek korrózióállónak kell lenniük, különösen a nehéz havazás vagy a nedvesség gyakori kitettségű régiókban. A forró horganyzott acél és az eloxált alumínium a korrózióval szembeni ellenállás és a magas tengerszint feletti magasságban gyakran talált szélsőséges körülmények ellenállásának köszönhetően gyakori választás.

A hosszú távú tartósságot szintén befolyásolja az UV-expozíció, különösen a nagy napenergia-intenzitású régiókban. Az UV -sugárzás idővel romlik bizonyos anyagokat, ami a törékenységhez és a kudarchoz vezet. Mint ilyen, az UV-védelmet nyújtó vagy az eredendően UV-rezisztens anyagokat használó bevonatok kritikus szempont az anyagválasztási folyamatban.

Lépésről lépésre a hegyi PV szerelő rendszerek mechanikus telepítéséhez

A Hegyi PV rögzítés A rendszer egy többlépcsős folyamat, amely magában foglalja a gondos tervezést, a pontos végrehajtást és a biztonságra való összpontosítást. Tekintettel a hegyvidéki terep által okozott egyedi kihívásokra - például a meredekség szabálytalanságaira, az akadálymentességre és a szélsőséges időjárásra -, a PV rendszer behelyezéséhez szakértelemre van szükség mind a napenergia -technológiákhoz, mind a robusztus építési módszerekhez.

A helyszín kezdeti előkészítése és felmérése

A telepítési folyamat első lépése az alapos helykészítés, amely a rögzítő rendszer felmérésével és megjelölésével kezdődik. A felmérésnek figyelembe kell vennie a lejtő szögét, a magasságot és az árnyékoló akadályokat, például a közeli csúcsokat vagy fákat. A nagy felbontású leképező eszközök, például a GPS vagy a drónok felhasználhatók pontos adatok gyűjtésére a hely topográfiáján, és biztosítani a rögzítőszerkezet pontos elhelyezését.

A felmérés befejezése után a következő feladat az akadályok helyének törlése. Ez magában foglalhatja a sziklák, vegetáció vagy törmelék eltávolítását, amelyek zavarhatják a telepítést. Bizonyos esetekben kisebb ásatásokra lehet szükség a talaj kiegyenlítéséhez vagy az alaphoz való hely megteremtéséhez.

Alapító telepítés

Az alapítvány a telepítési folyamat legkritikusabb része, mivel biztosítja a teljes rendszer stabilitását. A talaj összetételétől és a tereptől függően az alapvető csavarokból, cölöpökből vagy beton lábakból állhat. A hegyvidéki környezetben a földi csavarok vagy a spirális cölöpök használata gyakran előnyös, mivel azokat a táj minimális zavarásával lehet felszerelni, és ideálisak egyenetlen vagy sziklás terepen.

Az alapítványt pontossággal kell felszerelni annak biztosítása érdekében, hogy a rögzítőszerkezet szinte és biztonságos maradjon. Általában az egyes alapvető horgonyokat fúrják vagy a földbe csavarják, és minden halomot vagy csavart megvizsgálják a stabilitás érdekében. Mély vagy sziklás talajjal rendelkező területeken további berendezésekre, például fúrótartókra lehet szükség a szükséges mélység eléréséhez.

Rögzítőszerkezet -szerelvény

Az alapítvány biztosítása után a következő lépés a rögzítőszerkezet összeállítása. Ez magában foglalja a sínek vagy keretek felszerelését, amelyek a PV paneleket a helyükön tartják. A kereteket általában a szakaszokban előzetesen összeállítják a telepítési folyamat korszerűsítése érdekében. Miután a sínek a helyén vannak, az alapvető horgonyokhoz rögzítik őket, biztosítva, hogy az egész rendszer szintű és stabil legyen.

Az állítható döntő rendszerekhez mechanikus beállításokat lehet végezni a sínek szögéhez, hogy optimalizálják a panel napfénynek való kitettségét. A rögzített döntésű rendszerek esetében a sínek előre meghatározott szögben vannak elhelyezve, a hely szélessége és a szezonális napenergia-hozzáférés alapján.

Panel telepítés

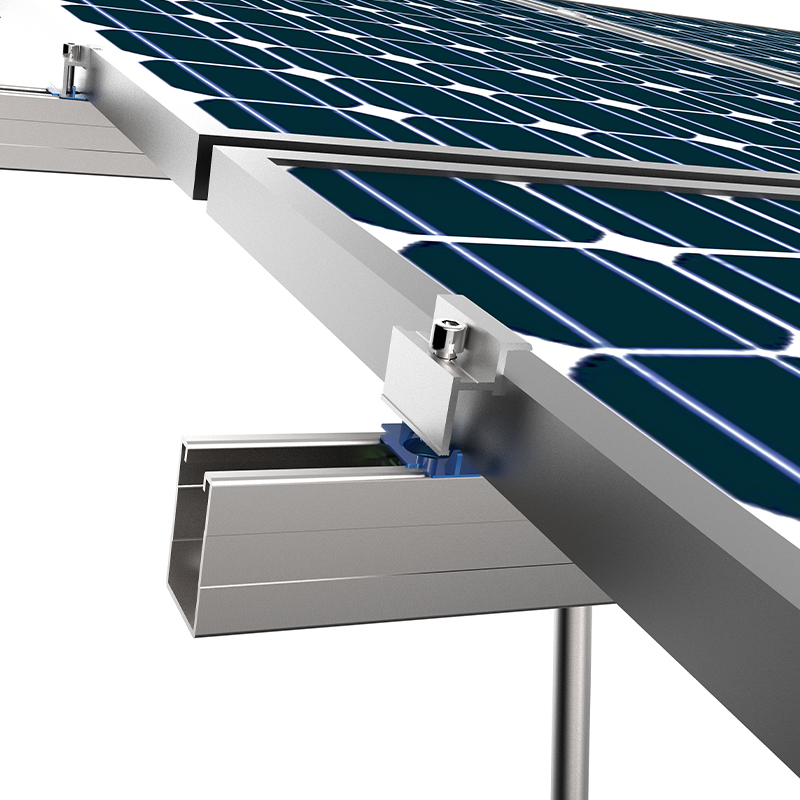

Miután a rögzítőszerkezet a helyén van, a napelemek felszerelhetők. A paneleket általában speciális bilincsek segítségével a sínekre szerelik, amelyek rögzítik a panelkereteket a rögzítőszerkezethez. Vigyázni kell annak biztosítására, hogy a panelek optimális irányba orientálódjanak, és biztonságosan rögzítsék őket, hogy elkerüljék a nagy szél vagy a hó felhalmozódása során bekövetkező mozgást.

A panelek beszerelésekor fontos annak biztosítása, hogy a vezetékek megfelelően irányuljanak, és hogy az elektromos csatlakozások biztonságosak legyenek. Ez gyakran magában foglalja a vezetékek futtatását a rögzítőszerkezeten keresztül, és kábelkötegekkel vagy klipekkel történő rögzítést biztosítva, hogy megakadályozzák a környezeti tényezők általi károsodást.

Elektromos vezetékek és rendszerintegráció

A telepítési folyamat utolsó lépése az elektromos rendszer integrációja. Ez magában foglalja a napelemek csatlakoztatását az inverterhez és annak biztosítását, hogy az elektromos csatlakozások megfeleljenek a helyi biztonsági előírásoknak. A hegyi létesítményekhez további megfontolást kell tenni az elektromos kábelek irányításához, különösen a széles szélben, a heves hóban vagy a vadon élő állatok beavatkozásának kockázatával.

Az összes vezeték befejezése után a rendszert megvizsgálják annak biztosítása érdekében, hogy megfelelően működjön, és hogy minden csatlakozás biztonságos legyen. Számos hegyi telepítésben egy helyi megfigyelő rendszert is telepítenek a rendszer valós időben történő nyomon követésére, és riasztásokkal szolgálnak, ha vannak problémák az energiatermeléssel kapcsolatban.

A távoli és robusztus terepen a PV szerelő rendszerek számára a kihívások leküzdése

A hegyi PV szerelőkészülék távoli és rugózott terepekre történő telepítése egyedi logisztikai és technikai kihívásokat jelent. A nehezen elérhető helyek, a kemény környezeti feltételek és az infrastruktúra hiánya bonyolítja a telepítési folyamatot, és növeli mind a költségeket, mind az időt. Ezeknek a kihívásoknak a leküzdése speciális ismereteket, berendezéseket és stratégiákat igényel a rendszer stabilitásának és hosszú távú funkcionalitásának biztosítása érdekében.

Hozzáférés a távoli helyekhez

Az első kihívás, amikor a robusztus hegyi terepen dolgozik, a hozzáférés. Számos hegyvidéki régióban nincs burkolt utak vagy bármilyen megbízható szállítási infrastruktúra, ami megnehezíti az anyagok, felszerelések és személyzet szállítását a helyszínre. Egyes távoli területeken az egyetlen hozzáférés lehet a keskeny földutakon, meredek lejtőn vagy akár túraútvonalakon keresztül.

Ennek leküzdése érdekében a projekt megkezdése előtt részletes hozzáférési tervet kell kidolgozni. Ez magában foglalhatja az ideiglenes hozzáférési utak felépítését, a terepi járművek használatát, vagy helikopterek alkalmazását nehéz emeléshez és anyagi szállításhoz. Bizonyos szélsőséges esetekben a csomagoló állatok vagy a kézi szülés felhasználható a berendezések beillesztésére a telepítési helyszínen.

A hozzáférés létrehozása után gondos tervezésre van szükség az anyagok és berendezések szállításához oly módon, hogy minimalizálja a környezeti hatást. Például a helikopterek felhasználhatók egy utazás során nagy anyagok szállítására, csökkentve a szükséges teherautók vagy járművek számát és minimalizálva a terep zavarását.

Helyszíni felmérés és terepi elemzés

A helyszíni felmérés a hegyvidéki területeken egy másik jelentős kihívás a terep gyakran egyenetlen és kiszámíthatatlan jellege miatt. A hagyományos felmérési módszerek bizonyos régiókban nem hatékonyak vagy lehetetlenek, különösen meredek vagy távoli területeken. A webhely pontos értékeléséhez a csúcstechnikai eszközöket, például a drónok, a LIDAR (fényérzékelés és a távolság) és a GPS-feltérképezési rendszerek egyre inkább használják a terep 3D-s modelljeinek létrehozásához.

Ezek az eszközök segítenek az alapokhoz megfelelő helyek azonosításában, a lejtő szögeinek meghatározásában és a talajerózió vagy a földcsuszamlások lehetőségeinek felmérésében. A drónok valós idejű vizuális adatokat is szolgáltathatnak, lehetővé téve a mérnökök számára, hogy értékeljék a terepjellemzőket, például a kőzet formációit, a növényzetet és más akadályokat, amelyek befolyásolhatják a telepítési folyamatot.

Miután a terepet pontosan feltérképezték, a következő lépés a stabilitás szempontjából. A talajvizsgálat elengedhetetlen a talaj típusának és terhelési képességének felméréséhez. Ez meghatározza, hogy szükség van-e egy robusztusabb alapozó rendszerre, például spirális cölöpökre vagy mikrotartó rendszerekre, vagy ha elegendő-e a világosabb talajcsavarok. Egyes esetekben geológiai felméréseket lehet végezni a földcsuszamlások vagy a talaj eróziójának kockázatának felmérésére, különösen a heves esőzésekre hajlamos meredek lejtőkön vagy területeken.

Anyagszállítás és kezelhetőség

A robusztus hegyvidéki régiókban az anyagok a telepítési helyre történő szállítása gyakran a projekt leginkább időigényes és költséges része. Tekintettel a közúti infrastruktúra hiányára, szükség lehet az anyagok szállítására a legközelebbi hozzáférhető helyre, majd helikopterrel, terepi járművekkel vagy kézi munkával.

A helikopter emelését általában nagyobb, nehezebb anyagokhoz, például PV panelekhez, inverterekhez és szerelőkeretekhez használják. Ilyen esetekben a megfelelő emelőeszközöket, például a hevedereket és a kötélrendszereket kell használni az érintett anyagok és a személyzet biztonságának biztosítására. A helikopter emelő drága lehet, de ez néha az egyetlen életképes lehetőség távoli vagy nagy magasságú helyeken, ahol a teherautók vagy daruk nem férhetnek hozzá.

Az anyagok járművön történő szállításához közönséges járművek (ATV) vagy nyomon követett járművek használhatók. Ezeket a járműveket kifejezetten a meredek lejtők, a robusztus terep és az egyenetlen talaj kezelésére tervezték, lehetővé téve a berendezések nehezen elérhető helyekre történő szállítását. Kisebb projektek esetén a kézi szülésre szükség lehet az anyagok szállításához a telepítési helyre, különösen akkor, ha a hozzáférés korlátozott, vagy a terep különösen nehéz.

Helyi munkaerő és képzett munkaerő

A távoli hegyi régiókban a képzett munkaerő rendelkezésre állása jelentős kihívást jelenthet. Számos hegyvidéki terület ritkán lakott, és a helyi munkavégzés nem rendelkezik a PV rendszer telepítéséhez szükséges szakértelemmel. Ezekben az esetekben szükség lehet más régiókból vagy országokból származó speciális munkaerő bevezetésére.

Ehhez gondos koordinációt és tervezést igényel, mivel a munkaerőt a helyszínre kell szállítani, gyakran több kirándulást igényel vagy helikoptereket használjon kisebb csoportok számára. Az építőipari csoportot a PV rendszerek robusztus terepen történő telepítésének konkrét követelményeire is ki kell képezni, ideértve a biztonsági protokollok ismereteit, a speciális berendezésekkel való együttműködést és a kihívást jelentő időjárási viszonyokhoz való alkalmazkodást.

A távoli területeken végzett munka gyakran durva időjárási körülmények között, például szélsőséges hideg, nagy szélben és hirtelen viharokban jár. Ehhez megköveteli, hogy a telepítőszemélyzet megfelelően felszereljen hideg időjárási felszerelésekkel és egyéb szükséges felszerelésekkel a biztonság biztosítása érdekében. Ezenkívül a biztonsági protokollokat szigorúan be kell tartani, mivel a magasságban vagy a kihívást jelentő terepen való munka jelentős kockázatot jelenthet.

Környezeti és szabályozási szempontok

A PV rendszerek telepítése távoli hegyvidéki régiókban gondos figyelmet igényel a környezeti hatásokra és a helyi szabályozások betartására. Sok esetben a hegyi ökoszisztémák érzékenyek, és magukban foglalhatják a védett vadvilágot, a törékeny vegetációt vagy a történelmi tereptárgyakat. A projekt megkezdése előtt elengedhetetlen a környezeti hatásvizsgálat (KHV) elvégzése, hogy azonosítsák a lehetséges kérdéseket és enyhítsük a kockázatokat.

Az engedélyezés gyakran időigényes és összetett eljárás, amely az önkormányzati testületek, a környezetvédelmi ügynökségek, valamint az esetlegesen őslakos vagy helyi közösségi csoportok jóváhagyását igényli. Az engedélyezési eljárás magában foglalhatja a részletes tervek benyújtását, a helyszíni felmérések elvégzését és annak biztosítását, hogy a projekt ne zavarja a vadon élő állatot, és ne árt a környezetben.

Hosszú távú karbantartás és megfigyelés

A PV rendszer telepítése után a kihívások messze nem értenek. A távoli hegyvidéki területeken elengedhetetlen a rendszeres karbantartás és megfigyelés annak biztosítása érdekében, hogy a rendszer hatékonyan működjön. Számos hegyi helyszín elszigetelése miatt a karbantartás nehéz és költséges lehet. Ezért fontos a rendszert minimális karbantartási igényekkel megtervezni, tartós anyagok felhasználásával, amelyek ellenállnak a szigorú időjárási viszonyoknak.

A távirányító rendszereket gyakran alkalmazzák a PV rendszer valós időben történő teljesítményének nyomon követésére. Ezek a rendszerek figyelmeztethetik az operátorokat olyan kérdésekre, mint például a panel hibás működése, vezetékezési problémái vagy az inverter meghibásodása, lehetővé téve a gyorsabb beavatkozást. Azokban az esetekben, amikor a távoli megfigyelés nem megvalósítható, ütemezett karbantartási látogatásokra lehet szükség.

A szerkezeti tervezés szerepe a hegyi PV szerelő rendszerek stabilitásának és tartósságának biztosításában

A Hegyi PV rögzítés A rendszerek döntő szerepet játszanak a telepítés stabilitásának, tartósságának és biztonságának biztosításában. A hegyvidéki régiókban, ahol a környezeti feltételek gyakran szélsőségesek és a terep kihívást jelent, elengedhetetlen egy olyan rendszer megtervezése, amely képes ellenállni a heves szélnek, a heves havazásnak és a szeizmikus aktivitásnak, miközben fenntartja a hosszú távú funkcionalitást a kemény körülmények ellenére is.

Szerkezeti terhelési szempontok

A szerkezeti kialakítás egyik legfontosabb szempontja a PV -szerelő rendszer által kivetett terhelések elszámolása. Ide tartoznak:

*Halott terhelések: Maga a szerelő rendszer súlya, beleértve a síneket, a zárójeleket és a hardvereket, valamint a napelemek súlyát.

*Élő terhelések: A hó, a jég vagy más törmelék súlya, amely viharok során felhalmozódhat a rendszeren.

*Szélterhelés: A szél által a rögzítőszerkezetre gyakorolt ​​erő, amely különösen intenzív lehet a hegyvidéki régiókban.

*Szeizmikus terhelések: A földrengésekre hajlamos régiókban a szeizmikus aktivitást is figyelembe kell venni a szerelőrendszer szerkezeti tervezésében.

A szerkezeti kialakításnak gondoskodnia kell arról, hogy a szerelő rendszer meghibásodás nélkül ellenálljon ezeknek a terheléseknek. A mérnökök különféle szabványokat használnak, mint például az ASCE 7 vagy az EUROCODE, a megfelelő terhelési tényezők és a biztonsági margók kiszámításához. Az olyan anyagokat, mint a horganyzott acél vagy az eloxált alumínium, gyakran választják ki az erők erősségét és képességét.

Anyagválasztás a hegyi PV rögzítő rendszerekhez

Az anyagválasztás egy másik kulcsfontosságú tényező a rendszer tartósságának biztosításához. A szerelőszerkezethez felhasznált anyagoknak képesnek kell lenniük ellenállni a hegyvidéki régiókban található kemény környezeti feltételeknek. A következő anyagokat általában használják:

*Horganyzott acél: Az acél erejéről ismert, így ideális a nehéz terhelések támogatására. Ugyanakkor érzékeny a korrózióra nedves vagy nedves környezetben, ezért a galvanizációt gyakran használják annak védelmére. A forró horganyzott acél különösen tartós, és képes ellenállni a szélsőséges időjárási viszonyoknak.

*Alumínium: Az alumínium könnyű és ellenálló a korrózióval szemben, így kiváló választás a hegyi létesítményeknél, ahol a súly minimalizálása elengedhetetlen. Gyakran használják a szerelőrendszer síneihez és zárójeléhez.

*Rozsdamentes acél: A rozsdamentes acél nagyon ellenáll a korróziónak, így megfelelő választás lehet a magas nedvességtartalmú területeken, például a part menti vagy a nagy magasságú hegyi régiók számára.

*Kompozit anyagok: Bizonyos esetekben a kompozit anyagok felhasználhatók a szerelőrendszerekhez, különösen akkor, ha a súlycsökkentés prioritás. Ezek az anyagok kombinálják az erőt a kis súlysal és a környezeti tényezőkkel szembeni ellenállással.

A megfelelő anyag kiválasztása számos tényezőtől függ, beleértve a hely éghajlatát, a talajviszonyokat és a várható terhelési követelményeket. A mérnököknek azt is figyelembe kell venniük, hogy az anyag képes ellenállni az UV lebomlásának, mivel a napfény hosszabb ideig tartó kitettsége idővel gyengítheti néhány anyagot.

Geotechnikai megfontolások

A talaj összetétele és a telepítési hely stabilitása jelentős szerepet játszik a szerkezeti kialakításban. A hegyvidéki területeken gyakran sziklás terep, instabil talaj vagy laza kavics található, amelyek mindegyike megnehezítheti a rögzítő rendszer alapjainak biztosítását. A talaj geotechnikai tulajdonságait gondosan kell elemezni, hogy meghatározzák az alap típusát, amely a legjobb stabilitást biztosítja.

A laza talajjal rendelkező területeken spirális cölöpök vagy őrölt csavarok használhatók a rögzítőszerkezet biztonságos rögzítéséhez. Sziklás terepen a megfelelő rögzítés biztosítása érdekében mikroszülsek vagy fúrt beton alapokra lehet szükség. A mérnököknek figyelembe kell venniük az erózió kockázatát is, különösen a lejtőkön, és megtervezniük kell a rendszert a talaj mozgásának minimalizálása és a szerkezeti stabilitás fenntartása érdekében.

Dinamikus terhelés és rezgésállóság

A hegyvidéki régiókat gyakran szeizmikus aktivitásnak vetik alá, amely dinamikus terheléseket és rezgéseket vezethet be a rögzítő rendszerbe. Ilyen területeken a strukturális tervezésnek figyelembe kell vennie a földrengések lehetőségét, amelyek a rendszer rázkódását vagy eltolódását okozhatják.

Ennek enyhítésére a szerelőrendszereket további csillapító elemekkel vagy rugalmas ízületekkel lehet megtervezni, amelyek képesek elnyelni a szeizmikus események által generált energiát. Ezeknek a tervezési jellemzőknek a beépítésével a rendszer ellenáll a dinamikus terheléseknek és a rezgéseknek anélkül, hogy veszélyeztetné annak integritását.
