Hogyan lehet hatékonyan megtervezni és telepíteni a tető PV rögzítő rendszerét: Teljes útmutató

A tetőtípusok fő típusai PV rögzítő rendszer

A tető PV rögzítő rendszer a fotovoltaikus energiatermelő rendszer kulcsfontosságú eleme, és vállalja a fontos feladatot, hogy a fotovoltaikus modulokat szilárdan rögzítse a tetőn. A fotovoltaikus technológia fejlesztésével és a kereslet növekedésével a tetőfotovoltaikus támogatási rendszerek típusai egyre változatosabbak. Megfelelő fotovoltaikus támogató rendszer kiválasztásakor figyelembe kell venni a tető szerkezetét, anyagát, számát, a fotovoltaikus panelek számát. Az alábbiakban bemutatjuk a tető PV szerelő rendszerek számos fő típust.

1. Rögzített támogatási rendszer

A rögzített támogatási rendszer a tetőfotovoltaikus tartótípus leggyakoribb típusa. Jellemzője, hogy a támogatás telepítése után a szöget nem állítják be az idő múlásával. A rögzített támogató rendszer általában olyan tetőkhöz alkalmas, amelyek nem blokkolva vannak, és elegendő közvetlen napfényt kapnak. A rendszernek egyszerű szerkezete van, olcsó, és könnyen telepíthető, alkalmas a legtöbb lakó- és kereskedelmi épülethez.

A rögzített támogatási rendszer előnye a költséghatékonysága, amely stabil energiatermelési teljesítményt nyújthat a felhasználók számára. Mivel nincs szükség mozgó mechanizmusra, a karbantartás egyszerű és a megbízhatóság magas. A rögzített tartó általában egy szöget képez a tetőfelület kis szögben, amely hatékonyan képes felszívni a napfényt és biztosítani a nagy energiatermelés hatékonyságát. A jó megvilágítási és alacsony szélű területeken a rögzített támogatási rendszer gazdasági és hatékony választás.

2. Állítható konzolrendszer

A rögzített konzolrendszerrel összehasonlítva az állítható konzolrendszer nagyobb rugalmassággal rendelkezik. Fő tulajdonsága az, hogy a fotovoltaikus modulok döntési szögét szezonális változások vagy különböző napsütéses szögek szerint lehet beállítani. Az ilyen típusú konzolrendszer általában komplex megvilágítási körülményekkel rendelkező tetőkhöz alkalmas, és optimalizálni kell az energiatermelés hatékonyságát.

Az állítható konzolrendszer két típusra osztható: kézi beállítás és automatikus beállítás. A kézi beállítási típus megköveteli a felhasználó számára, hogy a zárójel -szöget manuálisan állítsa be a szezonális és az időjárási változások szerint; Míg az automatikus beállítási típus automatikusan beállítja a szöget egy mechanikus eszközön keresztül az energiatermelés hatékonyságának maximalizálása érdekében. A beállítható zárójelek előnye, hogy maximalizálhatják a fotovoltaikus modulok energiatermelési teljesítményét a tényleges feltételek szerint, különösen azokra a területekre, ahol a szögeket optimalizálni kell. Az automatikus beállítási rendszer telepítési költsége azonban magas, és további karbantartást és kezelést igényelhet.

3. könnyű konzolrendszer

A könnyű konzolrendszerek általában könnyű fém- vagy műanyag anyagokat használnak, és világos tetőszerkezetekhez vagy viszonylag gyenge tetőkhöz alkalmasak. Ez a konzolrendszer különösen alkalmas alacsony szerkezeti terhelési képességű épületekhez. Könnyű zárójel felhasználásával a tetőn lévő terhek hatékonyan csökkenthetők, és elkerülhető a túlsúlyos zárójelek által okozott nyomás.

Ennek a rendszernek az előnyei a gyors telepítés, az alacsony költségek, és nagyon alkalmas későbbi felújításra vagy bővítésre. A könnyű szerelőrendszerek hátránya az, hogy nem lehet olyan stabil, mint a nehéz teherbírású szerelők, ezért különös figyelmet kell fordítani olyan környezeti tényezőkre, mint például a szélterhelés, valamint az eső és a hó. A könnyű szerelőrendszerek ideális választás könnyű tetőkkel vagy összetett szerkezetű épületekhez.

4. Úszó rögzítő rendszer

A lebegő rögzítő rendszer egy speciális típusú szerelőrendszer, amelyet általában lapos tetőkhöz vagy lapos tetőkhöz használnak. A hagyományos rögzítő rendszerekkel ellentétben az úszó szerelőkarendszerek nem rögzítik közvetlenül a fotovoltaikus modulokat a tetőn hagyományos rögzítési módszerekkel, hanem a tetőn történő rögzítést stabilizálják a súly hozzáadásával vagy a súlyt, és általában nem igényelnek a tető perforálását.

A lebegő rögzítő rendszer előnye, hogy nem károsítja a tető integritását, ami különösen alkalmas olyan épületek számára, amelyek nem akarnak jelentős változtatásokat végrehajtani a tetőszerkezetben. Ezenkívül a lebegő rögzítő rendszer nagyon alkalmazkodóképességű, és rugalmasan reagálhat a tetőfelület különböző jellemzőire, különösen olyan bérleti épületeknél, amelyek nem rendelkeznek hosszú távú változásokkal. Mivel azonban a lebegő szerelő rendszereknek nincs rögzítése, különös figyelmet kell fordítani a szélterhelés problémáira az erős szélű területeken történő telepítés során.

5. Track típusú konzolrendszer

A pálya típusú konzolrendszer elsősorban több fotovoltaikus modult hordoz egy hosszú pályán keresztül. Ez a rendszer mozgathatja a fotovoltaikus paneleket a pályán a szög beállítása és optimalizálása érdekében. A pálya típusú konzolrendszer nagy tetőtérrel rendelkező épületekhez alkalmas, és be kell állítani a fotovoltaikus panelek szögét. A pálya típusú konzol kialakítása lehetővé teszi a fotovoltaikus panelek vízszintes csúszását, ezáltal beállítva az alkatrészek irányát és szögét, tovább javítva a rendszer általános energiatermelésének hatékonyságát.

A pálya típusú konzol előnye, hogy rugalmasabb komponens-beállítást érhet el, hogy alkalmazkodjon a különböző tetők szerkezetéhez és környezeti körülményeihez. A pálya típusú konzol telepítése és karbantartása azonban viszonylag bonyolult és költséges. Ezért az ilyen típusú rendszer alkalmasabb nagyszabású kereskedelmi vagy ipari projektekhez, és nem alkalmas kisméretű otthoni fotovoltaikus létesítményekre.

6. összecsukható tartórendszer

A hajtogató konzolrendszer egy innovatív zárójel -rendszer, amelyet az igények szerint össze lehet hajtani vagy kibontani. A hajtogató konzol nem csak helyet takarít meg, hanem a tényleges feltételek szerint is beállítható, hogy alkalmazkodjon a különböző fényszögekhez. Általában azokra a helyekre alkalmas, ahol a szöget különböző évszakok szerint kell beállítani, különösen olyan területeken, ahol a télen vagy a nyáron nagy különbségek vannak a fényben.

Az összecsukható konzolrendszer legnagyobb előnye a rugalmassága, amely hatékonyan beállíthatja a fotovoltaikus panel szögét különböző időszakokban, hogy alkalmazkodjon a különböző napsütéses körülményekhez. Összegyűjthető kialakításának köszönhetően az összecsukható konzol jó helyhasználatával rendelkezik, és korlátozott helyű tetőszerelést alkalmaz. A hátrány az, hogy bizonyos kézi műveleteket igényel a telepítés és a beállítás során, amely kevésbé kényelmes, mint az automatikus beállítási rendszer.

7. Nagy sűrűségű fotovoltaikus konzolrendszer

A nagy sűrűségű fotovoltaikus konzolrendszer egy tetőtéri fotovoltaikus rendszer, amely alkalmas a nagy teljesítményre. Optimalizálja a konzol elrendezését, csökkenti a fotovoltaikus modulok közötti rést és felhasználja a tetőterületet. A rendszer alkalmas kereskedelmi és ipari alkalmazásokhoz, amelyek hatékony energiatermelést igényelnek.

A nagy sűrűségű zárójelek előnye, hogy hatékonyan használják a helyet, alkalmasak olyan helyzetekre, ahol a tetőterület korlátozott, és növelheti az egységenkénti energiatermelési kapacitást. A szoros elrendezés miatt azonban a karbantartás során nagyobb figyelmet kell fordítani, különösen a tisztítás és az ellenőrzés során, és lehetnek bizonyos működési nehézségek.

Hogyan lehet megítélni, hogy a tető alkalmas -e a PV rögzítő rendszer

A megújuló energia iránti globális kereslet növekedésével a tetőtéri fotovoltaikus energiatermelő rendszerek fokozatosan fontos módszert jelentenek az otthonok és a vállalkozások napenergia felhasználására. A PV rögzítő rendszer telepítése előtt döntő lépés annak megítélésére, hogy a tető alkalmas -e a PV rögzítő rendszer telepítésére. Különböző típusú tetők különböznek a terheléshordozó képesség, a szerkezeti stabilitás, a szögek és a tér szempontjából, ezért részletes értékelésre van szükség.

1. tetőszerkezet és terhelés-hordozó kapacitás

Mindenekelőtt a tető szerkezete és terhelési képessége a legalapvetőbb tényezők annak meghatározására, hogy alkalmas-e a PV rögzítő rendszer telepítésére. Maga a fotovoltaikus támogató rendszernek van bizonyos súlya, különösen több fotovoltaikus modul telepítésekor, a tetőnek elegendő terhelési képességgel kell rendelkeznie a fotovoltaikus támogatás és a modulok súlyának támogatására. Általánosságban elmondható, hogy a tető szerkezeti típusa meghatározza annak terhelési képességét.

A közönséges tetőszerkezetek közé tartozik a fa tetők, a beton tetők, a fém tetők és a csempe tetők. A különféle tetőanyagok és szerkezetek terhelési képessége nagymértékben eltérő, tehát a fotovoltaikus támogató rendszer telepítése előtt a tető terhelési képességét részletesen kell értékelni. A fából készült tetők vagy csempe tetők esetében, ha a rakomány-hordozó kapacitás nem elegendő, akkor a telepítés előtt megerősítésre lehet szükség. A beton tetők esetében a terhelési képesség általában erős, de ellenőrizni kell, hogy vannak-e repedések vagy más károk a tető felületén.

Ezenkívül figyelembe kell venni a tető tervezési és szolgálati élettartamát is. Ha a tető közel van a szerviz élettartama végéhez, akkor azt lehet cserélni vagy megjavítani, különben a tető öregedési problémája a zárójelrendszer instabilitását okozhatja a fotovoltaikus konzolrendszer telepítése után.

2. A tető lejtője és szöge

A tető lejtője és szöge kulcsfontosságú a fotovoltaikus zárójelek felszereléséhez. A fotovoltaikus konzolrendszer kialakítása általában beállítja a fotovoltaikus modul dőlési szögét a tető lejtőjének és szögének megfelelően, hogy a modul a legnagyobb mértékben megkapja a napfényt. Minél nagyobb a tető meredeksége, annál változatosabb a konzolrendszer beállítási tartománya és telepítési módszerei.

Általánosságban elmondható, hogy a fotovoltaikus rendszer optimális telepítési szöge általában 15 és 40 fok között van, és a fajlagos szöget a földrajzi elhelyezkedés és a napsugárzás szerint határozzák meg. Ha a tető lejtője túl kicsi vagy túl nagy, akkor szükség lehet egy szög beállító tartó használatával a fotovoltaikus panel beszerelési szögének beállításához. Ezenkívül a túl lapos vagy ferde tető a konzol elégtelen stabilitását okozhatja, ezért a tényleges körülmények szerint szerkezeti megerősítésre van szükség.

Néhány lapos tetőnél a konzolrendszer telepítési szögét úgy lehet beállítani, hogy beállítsa magát a konzol szögét az optimális megvilágítási szög elérése érdekében, míg a lejtős tetőkhöz a zárójel telepítési módja a tető lejtőjének megfelelően meghatározható. Röviden: a tető lejtője és szöge közvetlenül befolyásolja a fotovoltaikus panel energiatermelésének hatékonyságát, ezért a tényleges helyzet alapján a telepítés előtt részletes értékelésre van szükség.

3. tető tájolása és árnyékolása

A tető tájolása az egyik kulcsfontosságú tényező, amely befolyásolja a fotovoltaikus energiatermelés hatékonyságát. A fotovoltaikus modulok legjobb orientációja a déli, mert a déli napfény a legtöbb napfényt kapja, különösen az északi féltekén. A dél felé néző tetők több napsugárzást kaphatnak, ezáltal javítva a fotovoltaikus energiatermelő rendszer általános hatékonyságát. A kelet felé néző vagy a nyugatra néző tetőkhöz, bár az energiatermelés hatékonysága kissé alacsonyabb, még mindig be lehet szerelni és bizonyos mennyiségű energiatermelést kapni.

Az orientáció mellett az árnyékolás fontos szempont. A környező fák, épületek, vezetékek és egyéb akadályok befolyásolhatják a fotovoltaikus modul besugárzási területét, ezáltal befolyásolva az energiatermelés hatékonyságát. Ezért, ha megítéli, hogy a tető alkalmas-e egy fotovoltaikus tartórendszer telepítésére, akkor mérlegelni kell, hogy vannak-e akadályok a környező környezetben, és gondoskodjanak arról, hogy a fotovoltaikus rendszer a lehető legtöbb napfényt kapjon minden időjárási körülmények között. Ha sok akadály van, akkor fontolóra veheti az árnyékolás csökkentését a fák metszésével vagy a zárójelrendszer elrendezésével.

4.

A tető felszíni állapota és anyaga szintén kulcsfontosságú tényezők, amelyek befolyásolják a fotovoltaikus konzolrendszer telepítését. A különféle tetőanyagok befolyásolják a konzolrendszer telepítési módszerét és szilárdságát. A gyakori tetőanyagok közé tartozik a csempe, fémlemezek, aszfaltlapok és beton. Mindegyik anyag eltérő tulajdonságokkal rendelkezik, és eltérő zárójel -telepítési módszereket igényel.

A csempe tetőkhöz a fotovoltaikus konzol telepítésekor elkerülni kell a tető vízálló rétegének károsítását, így kiválaszthat egy olyan konzolrendszert, amely nem hatol át a tetőbe, például egy súlyozott tartót vagy egy szorító tartót. A fémtetők esetében a konzol perforációval rögzíthető, tehát a telepítés viszonylag egyszerű. A beton tetők általában tágulási csavarokat vagy kémiai horgonyokat használnak a tartó rögzítéséhez, de meg kell erősíteni, hogy a tető szerkezete képes -e elviselni a konzolrendszer súlyát.

Ezenkívül ki kell értékelni a tetőfelület laposságát is. Ha repedések, hullámok vagy öregedési problémák vannak a tetőfelületen, ez befolyásolhatja a zárójelrendszer stabilitását és hosszú távú szerviz élettartamát. Ezért a telepítés előtt a tetőfelületet ellenőrizni kell annak biztosítása érdekében, hogy ne legyenek törött vagy egyenetlen területek. Ha a tető súlyosan sérült, akkor azt meg kell javítani, mielőtt megfontolnák a fotovoltaikus rendszer telepítését.

5. Tetelő karbantartása és biztonsága

A tető karbantartása és biztonsága az egyik tényező, amelyet figyelembe kell venni a fotovoltaikus konzolrendszer telepítésekor. A fotovoltaikus konzolrendszert szilárdan kell felszerelni, így biztosítani kell a tető stabilitását és megbízhatóságát. Ha a tetővel szerkezeti problémák merülnek fel, például a tető süllyedése, repedés vagy szivárgás, akkor azokat meg kell javítani, mielőtt a PV rögzítő rendszert telepítik.

Ezenkívül ki kell értékelni a tető biztonságát is. A telepítési folyamat során az építőmunkásoknak biztosítaniuk kell a tető biztonságát, hogy elkerüljék a nem megfelelő működés által okozott biztonsági balesetek. A fotovoltaikus támogató rendszer telepítésekor gondoskodni kell arról, hogy a tető elviselje a beszerelési berendezések és az építőmunkások súlyát, ezért a tető részletes értékelésére van szükség a biztonság biztosítása érdekében az építési folyamat során.

Hogyan válasszuk ki a megfelelőt PV rögzítő rendszer A tetőanyag szerint

A PV rögzítő rendszer a fotovoltaikus energiatermelő rendszer alapvető része. Fő funkciója a fotovoltaikus modulok rögzítése a tetőn, és biztosítja annak stabilitását és biztonságát. A tetőanyagok megválasztása közvetlenül befolyásolja a PV rögzítő rendszer tervezési és telepítési módszerét. Különböző típusú tetőanyagok eltérő tulajdonságokkal rendelkeznek. Ezért a fotovoltaikus támaszok kiválasztásakor az olyan tényezőket, mint a tetőszerkezet, a terhelés hordozó képessége, a szélállóság, és azt kell átfogóan, hogy könnyű-e perforálni.

1. aszfalt zsindely tető

Az aszfalt zsindely tetők gyakoriak a lakóépületekben, és előnyei vannak a jó vízálló teljesítménynek, az egyszerű építésnek és az olcsó költségeknek. Az aszfalt zsindely teteje azonban viszonylag vékony és korlátozott szerkezeti képességgel rendelkezik. Ezért a PV -szerelő rendszer kiválasztásakor különös figyelmet kell fordítani a csapágykapacitás illesztésére. Mivel az aszfalt zsindelyes anyag lágy, a közvetlen fúrás károsodhat a vízálló rétegben, és befolyásolhatja a tető lezárását.

Az aszfalt zsindely tetőkhöz általában a nem perforált támogató rendszereket választják ki, vagy kevésbé penetrációval rendelkező támogatási típusokat használnak. Ezeket a tartókat speciális súlyhordozó vagy szorító módszerekkel lehet felszerelni, anélkül, hogy a tetőn áthatolnának, hogy elkerüljék a vízálló réteg károsodását. A lebegő támogatások és a súlyhordozó tartók általában jobb választás. Az ilyen típusú támogatás könnyen telepíthető, és nem károsítja a tetőszerkezetet. Könnyebb terheléssel rendelkező tetőkhöz alkalmas.

2. fém tető

A fém tetőanyagok közé tartoznak acéllemezek, alumíniumlemezek stb. Fő előnyei a nagy szilárdság, a jó tartósság, az erős szélállóság és a jó vízállóság. A fémtetők tetőszerkezete általában erős, és képes ellenállni a nagy terheléseknek. Ezért a fém tetőkhöz választhat egy rögzített fotovoltaikus konzolrendszert, amelyet közvetlenül a tetőre csavaroznak, és a telepítési folyamat viszonylag egyszerű.

A fém tető fotovoltaikus konzoljának kiválasztásakor figyelembe kell vennie a fém anyag típusát és vastagságát. A vastagabb fém tetőknél a konzolrendszert lyukasztással közvetlenül a tetőhöz rögzíthetők; A vékonyabb fém tetőkhöz ki kell választania egy állítható tartósító rendszert, hogy elkerülje a tető túlzott nyomását. Ezenkívül a korróziógátló fémkonzol-rendszerek használata hatékonyan növelheti a fotovoltaikus zárójelek élettartamát, különösen olyan területeken, ahol viszonylag párás környezet van, például a tengerparton.

3. lapos tető

A lapos tetők jellemzője, hogy nincs hajlam, és a fotovoltaikus modulok telepítése megköveteli a zárójelrendszert a fotovoltaikus panelek szögének beállításához. A lapos tetők gyakoriak a kereskedelmi épületekben és az ipari növényekben. Általában betonból vagy vasbeton anyagokból készülnek, és erős képességgel rendelkeznek. Ebben az esetben különféle támogatási rendszerek használhatók, ideértve a rögzített tartókat, az állítható tartókat és a lebegő tartókat.

Mivel a lapos tetők általában nagyok a területen, és nincsenek dőlési szögük, amikor egy tartó rendszert választanak, ésszerű szög beállítást kell végezni az adott telepítési hely és a megvilágítási körülmények szerint. Ha a megvilágítási körülmények viszonylag rögzítettek, akkor rögzített támogatást lehet választani; Ha a megvilágítási szög nagymértékben változik az évszakoktól, akkor állítható támogatást lehet választani, vagy akár a pályákkal rendelkező támogatási rendszer felhasználható a fotovoltaikus modul szögének különböző időpontokban történő beállításához. Ezen túlmenően, mivel a lapos tetőszerkezet általában erős hajóképességgel rendelkezik, a rendszer stabilitásának biztosítása érdekében egy nehezebb támogatási rendszer, például ballaszt tartó kiválasztható.

4. Beton tető

A beton tetőket széles körben használják a sokemeletes épületekben és a kereskedelmi épületekben. Nagyon erősek és tartósok, erős szélállósággal és teherhordó képességgel rendelkeznek. A beton tetőkhöz különféle típusú támogatási rendszereket lehet kiválasztani, különösen a nagy teherbírású támaszokat, amelyek ellenállnak a nagy terheléseknek. A beton tetőknek a tartókra vonatkozó követelményei elsősorban a rögzítési módszerben tükröződnek. Általában egy perforált tartó rendszert használnak, vagyis a tartót közvetlenül a tetőhöz rögzítik, lyukak lyukasztásával, hogy biztosítsák a fotovoltaikus modul stabilitását.

A zárójel kiválasztásakor gondoskodni kell arról, hogy a zárójel -anyag erős korrózióállósággal rendelkezik, mivel a beton tető páratartalma magas, ami könnyen okozhat korrózióproblémákat a fém konzolban. Ezért a rozsdamentes acél vagy korrózióval kezelt fémkonzolok megfelelőbbek. Ezenkívül, amikor a zárójeleket beton tetőkre szereljük, a tetőfelület síkságát is figyelembe kell venni, hogy elkerüljék a tartó egyenetlensége és a tetőfelület által okozott beszerelési nehézségeket.

5. Fa tetők

A fa tetőket általában néhány hagyományos házban vagy történelmi értékű épületekben használják. Szerkezetük könnyű és gyönyörű, de terhelés-hordozó képességük viszonylag gyenge. Ezért a fotovoltaikus zárójelek kiválasztása a fa tetőkhöz speciális gondoskodást igényel a tetőszerkezet károsodásának elkerülése érdekében, vagy a fa öregedését és bomlását. A fa tető védelme érdekében kerülni kell a tetőn lévő közvetlen fúrást.

A fa tetőkhöz az általánosan használt konzolfajták úszó tartókonzolok vagy nem perforált konzolrendszerek. A lebegő konzolrendszer stabilan rögzítheti a tartót a tetőn, ha hozzáadja a súlyt vagy a súlyt, anélkül, hogy behatolna a tető felületére, és megvédi a fát a nedvességtől és a sérülésektől. Ezen felül választhat egy olyan zárójelet is, amely kevésbé behatol, például az öncsapó csavarok és a tömítőanyagok kombinációja a tető felületére gyakorolt ​​hatás csökkentése érdekében.

6. csempe tetők

A csempe tetők a legtöbb éghajlat számára alkalmas hagyományos tetőfajta. A csempe tetők szerkezetileg erősek, de felületük egyenetlen, ezért olyan PV -konzolot kell választani, amely képes alkalmazkodni a csempe felületének szabálytalanságaihoz. A csempe tetők fő problémája az, hogy hogyan lehet hatékonyan rögzíteni a zárójelet a csempe károsodása nélkül.

A csempe tetőkhöz általában szorító konzolokat vagy súlyozott konzolokat használnak. Ezek a zárójelek a PV modulokat a tetőre szerelik a csempe perforálásával vagy súlyozásával. A szorító konzolrendszer elkerülheti a tetőfelület károsodását, miközben biztosítja a konzol stabilitását. Ezenkívül a csempe tetők felszerelése a nedvesség behatolásának megakadályozása érdekében a tömítésre is figyelmet igényel.

A tető tervezési követelményei PV rögzítő rendszer

A napenergia -fotovoltaikus energiatermelő rendszer, a tető PV rögzítő rendszer A fotovoltaikus modulok tetőn történő rögzítésének fontos felelősségét viseli. A támogató rendszer kialakításának nemcsak a modulok stabilitását és biztonságát kell figyelembe vennie, hanem biztosítani kell annak hosszú távú megbízhatóságát és hatékonyságát is. A tetőtéri fotovoltaikus támogató rendszer tervezési követelményei számos szempontot magukban foglalnak, ideértve a terhelés elemzését, a szerkezeti stabilitást, a szél- és hóállóság kialakítását, a vízálló teljesítményt, a telepítési kényelmet stb.

1.

A tetőtéri fotovoltaikus támogató rendszernek képesnek kell lennie arra, hogy ellenálljon a fotovoltaikus modulok súlyának és a külső környezeti terheléseknek (például szélterhelés, hóterhelés stb.). A tervezés során a tető csapágykapacitásának részletes elemzésére van szükség annak biztosítása érdekében, hogy a támogató rendszert ne terheljék túl. A tartó megtervezésekor a terhelés kiszámítását olyan tényezők szerint kell elvégezni, mint a tetőtípus, a tartóanyag és a fotovoltaikus modulok súlya a rendszer stabilitásának biztosítása érdekében.

A terhelés -elemzésnek figyelembe kell vennie a statikus terheléseket és a dinamikus terheléseket. A statikus terhelés magában foglalja a fotovoltaikus modulok súlyát, míg a dinamikus terhelések elsősorban olyan tényezőkből származnak, mint a szél, a hónyomás és a földrengések. A szélterhelés fontos tényező, amely befolyásolja a tető fotovoltaikus konzolrendszer stabilitását, különösen a nagy szélsebességgel vagy erős szélben lévő helyeken. A zárójel kialakításának figyelembe kell vennie a szélnyomás hatását, és a tervezésben elvégeznie kell a szükséges megerősítést.

2. Szerkezeti stabilitás és szélállóság

A tető fotovoltaikus konzolrendszerének elegendő szerkezeti stabilitással kell rendelkeznie ahhoz, hogy ellenálljon a különféle külső erőknek súlyos időjárási körülmények között, különösen az erős szél mellett. A konzolrendszer kialakításának figyelembe kell vennie a konzol és a fotovoltaikus modul, valamint a tető közötti kapcsolatot, valamint az anyag erejét és szilárdságát. A szélterhelés kulcsfontosságú tényező a tervezésben, különösen egyes területeken, erős szélben. A fotovoltaikus konzolrendszernek biztosítania kell a szélállóságot, hogy megakadályozzák a tartó leesését vagy a fotovoltaikus modulot a szeles időjárásban.

A konzol szélállóságának kialakításának bizonyos specifikációkat kell követnie, figyelembe véve a szélsebességet, a szélnyomást és a tető tájolását a különböző régiókban, és kiválasztja a megfelelő konzol anyagát és szerkezetét. A közönséges konzolszerkezeteket, például az egy oszlopos tartókat és a dupla oszlopos konzolokat a tető tényleges helyzetének megfelelően kell megtervezni annak biztosítása érdekében, hogy a zárójel-rendszer fenntartsa a jó stabilitást a szélterhelés hatására.

3. Korrózióellenes és időjárási ellenállás

Mivel a tetőtéri fotovoltaikus konzolrendszert hosszú ideig a külső környezetnek kell kitéve, a korrózióállóság és az időjárási ellenállás alapvető fontosságú. Különösen a páratartalommal, a só spray -vel és a nehéz szennyezéssel rendelkező területeken a konzolrendszer korrózióállóságának meg kell felelnie bizonyos előírásoknak. A közönséges konzolanyagok, például az alumíniumötvözet, a rozsdamentes acél és a horganyzott acél, mind jó korrózióállósággal rendelkeznek.

A tervezés során a konzol felszíni kezelését a környezeti tényezőknek is figyelembe kell vennie. Például a só spray-korrózióállóságú anyagokat ki kell választani a part menti területeken, míg a nagyobb esővel rendelkező területeken különös figyelmet kell fordítani a rustok elleni tervezésre. A csatlakozókat, a csavarokat és a zárójel más részeit szintén figyelembe kell venni a korrózióellenes kezelés szempontjából, hogy meghosszabbítsák a zárójel élettartamát és biztosítsák a stabilitást a hosszú távú használat során.

4. Vízálló kialakítás

A tetőtéri fotovoltaikus konzolrendszer kialakításának gondoskodnia kell arról, hogy a tető vízálló rétege ne sérüljön meg, hogy elkerülje a felesleges szivárgási kockázatot a tetőn a telepítés során. Különösen a hagyományos csempe tetőkön és az aszfalt csempe tetőin a tartót úgy kell felszerelni, hogy elkerülje a tető károsodását, és a behatoló tartót professzionális tömítőanyagokkal kell megerősíteni, hogy a tető vízálló teljesítménye biztosítsa.

A nem behatoló konzolrendszer fontos irány a vízálló kialakításban. Ez a zárójelrendszer szilárdan a fotovoltaikus modulokat a tetőre telepíti a tető felületén történő áthatolás nélkül, elkerülve, elkerülve a tető vízálló rétegének károsodását. A lebegő konzolrendszer szintén megfelelő lehetőség a magas vízálló követelményekkel rendelkező tetőkhez. Kerülheti a lyukak hagyását a tetőn, ezáltal megőrizve a tető integritását és vízállóságát.

5. Telepítési kényelem és karbantarthatóság

A tető fotovoltaikus konzolrendszerének kialakításának figyelembe kell vennie a telepítés és az azt követő karbantartási igények kényelmét is. A konzolrendszer telepítését a lehető legnagyobb mértékben le kell egyszerűsíteni, hogy csökkentsék a telepítési idő és a munkaerő intenzitását, és csökkentsék a telepítési költségeket. A tervezés során a konzol alkatrészeinek könnyen szállíthatók, hordozhatók és összeállíthatók, csökkentve az unalmas műveleteket a helyszíni feldolgozás és építés során.

Ezenkívül a zárójelrendszert a jövőben is könnyen karbantarthatónak és ellenőrizni kell. A hosszú távú használat során a fotovoltaikus modulok befolyásolhatják az energiatermelés hatékonyságát a por és a szennyeződés miatt, így a konzolrendszernek elegendő helyet kell hagynia a személyzet számára, hogy tisztítsa meg, ellenőrizze és fenntartsa. A tervezés során figyelembe kell venni a zárójel közötti távolságot annak biztosítása érdekében, hogy elegendő hely legyen a fotovoltaikus modulok tisztításához és karbantartásához a telepítés után.

6. Rendszer kompatibilitása

A fotovoltaikus konzolrendszer kialakításának szintén figyelembe kell vennie a fotovoltaikus modulokkal való kompatibilitást. Különböző márkák és modellekből álló PV modulok mérete, súlya stb., A konzolrendszernek bizonyos fokú alkalmazkodóképességgel kell rendelkeznie a különféle PV modulok támogatása érdekében. Ugyanakkor a zárójel -csatlakozási módszernek biztosítani kell a PV modullal való megbízható kapcsolatot, hogy elkerülje a modul meglazítását vagy elmozdulását a tartó és a modul közötti eltérés miatt.

A nagyszabású PV energiatermelő rendszerek esetében a konzolrendszer kialakításának figyelembe kell vennie a koordinációt más alkatrészekkel, például inverterekkel, kábelekkel és megfigyelő rendszerekkel is, hogy biztosítsák a teljes PV energiatermelő rendszer hatékony működését. Nagyszabású projektekben a zárójelrendszer kialakításának figyelembe kell vennie az integrációt és a modularitást a későbbi bővítés és frissítések megkönnyítése érdekében.

Hogyan biztosítja a tető fotovoltaikus konzol a fotovoltaikus panelek stabilitását és biztonságát?

A tető fotovoltaikus konzolrendszer a fotovoltaikus energiatermelő rendszer nélkülözhetetlen része. Ez a fotovoltaikus panelek biztonságos és stabilan rögzítésének feladatát viseli a tetőn. A fotovoltaikus konzolnak nemcsak a fotovoltaikus alkatrészek rögzítését kell biztosítania, hanem hatékonyan kezelnie kell a külső környezeti tényezőket, például a szél, az eső és a hó, hogy biztosítsa a rendszer hosszú távú biztonságát és stabil működését. A konzolrendszer kialakítása és telepítése közvetlenül befolyásolja a fotovoltaikus panelek stabilitását és biztonságát.

1. Erősítse meg a konzol és a tető közötti kapcsolatot

A tető fotovoltaikus konzolrendszerének kialakításának először gondoskodnia kell arról, hogy megbízható kapcsolat legyen a konzol és a tető között. Legyen szó rögzített konzolról, állítható konzolról vagy úszó konzolról, a kapcsolat szilárdsága és stabilitása közvetlenül befolyásolja a fotovoltaikus alkatrészek biztonságát. Általában kétféle módon lehet csatlakoztatni a konzolrendszert a tetőhöz: perforált és nem perforált. A perforált konzolot csavarok rögzítik a tetőhöz. Ez a módszer alkalmas szilárd anyagokkal, például fém tetőkkel és beton tetőkkel rendelkező tetőkhöz; Míg a nem perforált konzol súlyozással vagy szorítással van felszerelve, amely olyan tetőkhöz, mint például aszfalt csempe és csempe, a tető vízálló rétegének károsodásának elkerülése érdekében.

A konzolrendszer összekötő részei, például csavarok, csatok és nyomáslemezek általában korrózióálló anyagokból készülnek, például rozsdamentes acélból és alumínium ötvözetből, hogy javítsák a konzol és a tető közötti csatlakozási szilárdságot. A külső erők, például a szélterhelés, a heves hó vagy a földrengések hatása alatt ezek az összekötő alkatrészek hatékonyan továbbíthatják és szétszórhatják a külső erőket annak biztosítása érdekében, hogy a fotovoltaikus panelek szilárdan felszereljenek a tetőre, elkerülve a fotovoltaikus panelek biztonsági veszélyeit, amelyek leesnek vagy elhelyeznek a laza csatlakozások miatt.

2. Fokozza a szélállóságot

A szél az egyik fő tényező, amely befolyásolja a tetőtéri fotovoltaikus konzolrendszerek stabilitását, különösen az erős szélű területeken. A fotovoltaikus panelek stabilitásának biztosítása érdekében a konzolrendszernek elegendő szélállósággal kell rendelkeznie. A tervezés során a zárójelrendszernek ki kell számolnia a szélterhelést olyan tényezők alapján, mint a szélszint, a tető tájolása és a környező épületek befolyása. A zárójel anyagának és szerkezetének képesnek kell lennie arra, hogy ellenálljon az erős szél hatásainak, hogy elkerülje az elmozdulást vagy az esést, amikor a szélsebesség magas.

A konzolrendszer szélállóságának kialakítása magában foglalja a konzol szélállóságának növelését, ésszerűen megtervezve a tartó dőlési szögét, és megerősítve a rögzített csatlakozást a tetővel. Bizonyos, erős szélű területeken a megerősített konzolszerkezeteket általában a zárójel súlyának és méretének növelésére használják a rendszer szélállóságának javítása érdekében. Annak megakadályozása érdekében, hogy a szél által generált felhajtóképesség vagy tolóerő befolyásolja a fotovoltaikus paneleket, a konzol kialakításának a fotovoltaikus panelek elrendezését és telepítési szögét is figyelembe kell vennie, hogy azok stabilan működhessenek erős szélben.

3. Fontolja meg a hóterhelés ellenállását

Hideg területeken vagy havas környezetben a fotovoltaikus konzolrendszernek is jó hóterhelés -ellenállással kell rendelkeznie. A hó felhalmozódása nemcsak növeli a fotovoltaikus modulok súlyát, hanem nyomást is okozhat a zárójelre, különösen akkor, ha a tetőnek kis dőlési szöge van, a hótréteg könnyen felhalmozódható, növelve a zárójel terhelését. Ezért a konzol kialakításának figyelembe kell vennie a hó felhalmozódásának nyomását és a tető hordozó képességét.

A fotovoltaikus konzolrendszer hóállóságának javítása érdekében a kialakítás felhasználható a tartó alapjának növelésére, a tartó távolságának növelésére stb. A hóterhelés eloszlatására, hogy elkerülje az egyetlen tartó túlzott nyomását. Ugyanakkor a konzol anyagának elegendő tartóssággal kell rendelkeznie ahhoz, hogy a hosszú távú hónyomás ellenálljon deformáció vagy károsodás nélkül. Különösen a nagy szélességi területeken vagy a havas területeken, a konzolrendszer hóállósági kialakítása fontos tényező a fotovoltaikus panelek stabilitásának biztosításában.

4. Megakadályozza a fotovoltaikus panelek mozgását és dőlését

A fotovoltaikus zárójelek stabilitásának azt is biztosítania kell, hogy a fotovoltaikus panelek a telepítés után ne mozogjanak vagy döntsenek vízszintes vagy függőleges irányban. A konzolrendszer szerkezeti kialakításának gondoskodnia kell arról, hogy a fotovoltaikus paneleket szilárdan rögzítsék, hogy megakadályozzák a szél, a rezgés vagy más külső erők, hogy a fotovoltaikus panelek meglazuljanak vagy döntsenek. A zárójel telepítésekor ellenőrizze, hogy a zárójel minden egyes csatlakozási pontja szilárd legyen, és a rögzítési módszer a fotovoltaikus panelen megfelelő.

A közönséges zárójel -rögzítési módszerek közé tartozik a szorítás, a kompresszió és a csavar rögzítése, amely hatékonyan megakadályozhatja a fotovoltaikus panel szél vagy rezgés alatt történő mozgását. Ezenkívül a fotovoltaikus panel telepítési szögét szintén ésszerűen be kell állítani a régió megvilágítási és időjárási viszonyai szerint, hogy csökkentsék a külső környezetnek a fotovoltaikus panelre gyakorolt ​​hatását, és javítsák annak stabilitását és energiatermelését.

5. megakadályozza a túlzott hőmérsékleti változásokat

A fotovoltaikus modulokat a hosszú távú használat során a hőmérsékleti változások befolyásolják, különösen a nagy hőmérsékleti különbségekkel rendelkező területeken. A hőmérsékleti változások a fotovoltaikus panelek kibővítését vagy összehúzódását okozhatják, ezáltal befolyásolva a fotovoltaikus panelek stabilitását. A helyzet elkerülése érdekében a fotovoltaikus konzol kialakításának bizonyos hőmérséklet-alkalmazkodóképességgel kell rendelkeznie, és magas hőmérsékletű és alacsony hőmérsékletű ellenálló anyagokat kell használni annak biztosítása érdekében, hogy a konzol megőrizze szerkezeti stabilitását különböző éghajlati viszonyok mellett.

Ugyanakkor a zárójelrendszer telepítési módszerének figyelembe kell vennie a termikus tágulás és az összehúzódás tényezőit. Például elegendő helynek kell lennie a zárójel és a fotovoltaikus panel között, hogy a fotovoltaikus panel a hőmérsékleti változások miatt kissé kibővüljön és összehúzódjon, hogy elkerüljék a túlzott feszültséget, amely károsodást vagy leesik a fotovoltaikus panelből.

6. Korrózió és tartósság

A tető fotovoltaikus konzolrendszerét hosszú ideig kell kitéve a külső környezetnek, így a korrózióellenes teljesítmény döntő jelentőségű. A konzol anyagának jó korrózióállósággal kell rendelkeznie, hogy megakadályozzák a korrózióját olyan környezetben, mint például a nedvesség és a só spray, ami befolyásolja a zárójel szilárdságát és stabilitását. A gyakori korrózióálló anyagok közé tartozik a rozsdamentes acél, az alumínium ötvözet, a horganyzott acél stb. Ezek az anyagok hatékonyan meghosszabbíthatják a konzol szerviz élettartamát, és elkerülhetik a konzol szerkezetének a korrózió miatti meghibásodását.

A konzolrendszer felszíni kezelése szintén korrózióellenes szerepet játszik. Például a permetezés, az eloxálási és egyéb kezelési módszerek használata javíthatja a konzol felületének korrózióállóságát, biztosítva, hogy a zárójelrendszer mindig hosszú távú használat során fenntartja a jó teljesítményt, és elkerüli a korrózió miatt a fotovoltaikus panel lazítását vagy leesését.

7. Karbantartás és javítás

A fotovoltaikus konzolrendszer kialakításának nemcsak a fotovoltaikus panel stabilitását és biztonságát kell biztosítania, hanem figyelembe kell vennie a későbbi karbantartást és javítást is. A tervezés során a konzolrendszernek könnyen tisztíthatónak, ellenőrizni és javítani kell a fotovoltaikus rendszer élettartamának meghosszabbítása érdekében. A fotovoltaikus modulok és a zárójel között elegendő helyet kell hagyni, hogy megkönnyítsék a személyzetet a napi karbantartásban való működéshez, és elkerüljék az indokolatlan zárójel kialakításának a későbbi karbantartási munkára gyakorolt ​​hatását.

Ugyanakkor a zárójel kialakításának kerülnie kell a por- vagy vízfelhalmozódást, amely befolyásolja a fotovoltaikus panel energiatermelési hatékonyságát. A zárójelrendszert könnyen tisztítható szerkezetbe kell tervezni, hogy elkerüljék a tartófelületen vagy a fotovoltaikus panel körül felhalmozódó túlzott szennyeződéseket, ami befolyásolja a fotovoltaikus rendszer működési hatékonyságát.

Hogyan lehet csatlakoztatni a PV -t m elnyerő rendszer a tetőszerkezethez

A PV rögzítő rendszer a napenergia -generációs rendszer nélkülözhetetlen része, amely elsősorban a fotovoltaikus panelek szilárd telepítéséért felelős a tetőre vagy a talajra. A támogató rendszer és a tetőszerkezet közötti csatlakozási módszer közvetlenül meghatározza a fotovoltaikus rendszer stabilitását, biztonságát és hosszú távú megbízhatóságát. A helyes csatlakozási módszer biztosítja a támogató rendszer stabil működését olyan szélsőséges időjárási körülmények között, mint például a szél, az eső és a hó. Különböző típusú tetők különböző csatlakozási módszereket igényelnek a támogató rendszer szilárdságának és védelmének biztosításához.

1. Csatlakozás a fa tető és a PV rögzítő rendszer között

A fa tetők általában fa gerendákból és fa táblákból állnak, és a rakományt hordozó szerkezet viszonylag könnyű. A fotovoltaikus tartók telepítésekor különös figyelmet kell fordítani a csatlakozási módszer megválasztására, mivel a fa szerkezete viszonylag puha és nagyon változó. Általánosságban a fa tetők csatlakozási módszerét elsősorban a tetőbe áthatoló csavarok vagy a speciális rögzítő konzolok telepítik.

A közös csatlakozási módszerek a következők:

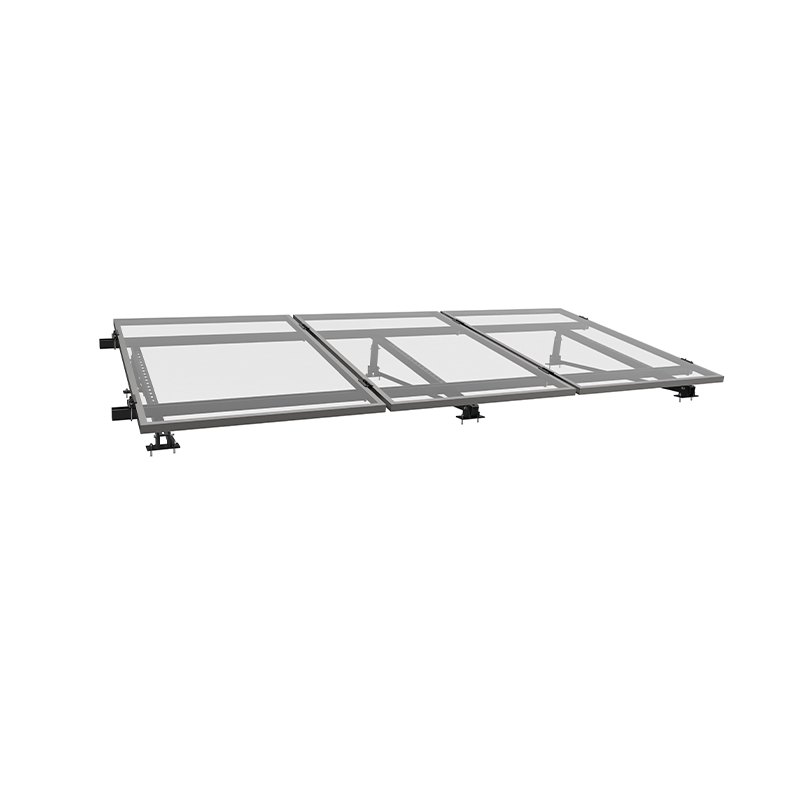

Penetrációs csatlakozás: Ez a módszer az, hogy a zárójelet lyukakkal rögzítse a fából készült tető fából készült gerendáihoz vagy fa táblákhoz, és használjon tágulási csavarokat vagy kémiai horgonyokat a megerősítéshez. Meg kell jegyezni, hogy a tető behatolásakor biztosítani kell, hogy a vízálló réteg ne sérüljön meg. A telepítés során a lyukakat tömítőanyagokkal (például vízálló tömítésekkel) kell kitölteni, hogy megakadályozzák az esővíz behatolását.

Nem behatoló konzolrendszer: Néhány olyan helyzetben, ahol nem akarja károsítani a tető vízálló rétegét, kiválaszthat egy nem áthatoló tartót. Ez a rendszer rögzíti a tartót a tetőn szorítással vagy súlyozással, és nem igényel lyukak fúrását a tetőn, így nem befolyásolja a vízálló réteget. Noha ez a módszer barátságosabb a fa tetőkkel kapcsolatban, figyelembe kell venni a fa tetők teherhordó képességét.

Amikor a fotovoltaikus zárójeleket a fa tetőkre szereljük, ellenőrizze, hogy az egyes tartók rögzítőpontjainak csapágykapacitása megegyezik a fa tető szerkezeti kapacitásával, hogy elkerülje a tartó lazítását a fa bomlásának vagy öregedésének miatt.

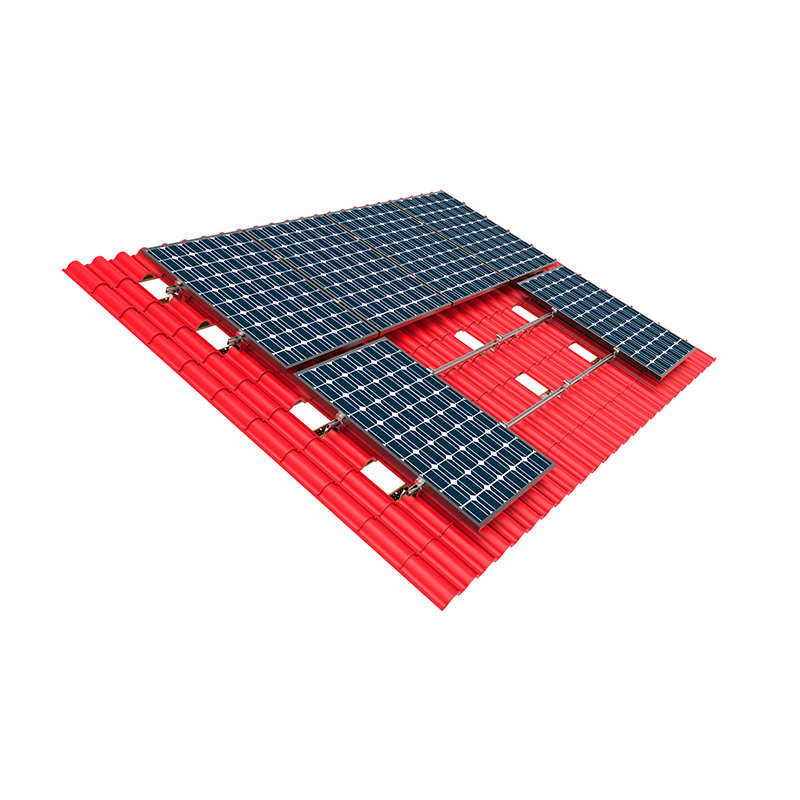

2. Csatlakozás a csempe tető és a fotovoltaikus konzolrendszer között

A csempe tetők összekapcsolása viszonylag bonyolult, és a csempe típusát és a tető szerkezetét figyelembe kell venni a zárójel -rendszer kialakításában. A csempe tetők általában csempe rétegből és egy fából készült szerkezetből vagy betonrétegből állnak. A fotovoltaikus zárójelek beszerelésekor különös figyelmet kell fordítani a tető vízálló rétegének károsodásának elkerülése érdekében a tetőszivárgás megakadályozása érdekében.

A közös csatlakozási módszerek a következők:

Áthatoló kapcsolat: Ez egy módszer a zárójel és a tető mögöttes szerkezetéhez történő csatlakoztatására lyukak fúrásával. A zárójelet csavarokkal csatlakoztatják a tetőfából készült gerendákhoz vagy a tető betonrétegéhez, hogy biztosítsák a fotovoltaikus rendszer stabilitását. A telepítés során a behatolási lyukakat vízszigetelőnek kell lennie annak biztosítása érdekében, hogy a tető vízálló teljesítményét ne érintse. A lyukak feltöltésére általában vízálló párnákat, tömítőgyűrűket vagy más vízálló anyagokat használnak.

Nem behatoló konzolrendszer: A nem behatoló tartó rendszer általában rögzíti a konzolrendszert csempe szorításával vagy súlyok használatával. Ez a módszer elkerüli a csempe és a vízálló rétegek károsodását, és alkalmasak olyan esetekre, amikor nem akarja károsítani a tetőszerkezetet, vagy nagyszabású változtatásokat hajt végre.

A csempe tetőknél a konzolrendszer kialakításának figyelembe kell vennie a csempe típusát és vastagságát, valamint a tető szerkezeti csapágykapacitását annak biztosítása érdekében, hogy a súly egyenletesen eloszlik az egyes tartók telepítési helyén.

3. Csatlakozás a fém tetők és a fotovoltaikus konzolrendszerek között

A fémtetőket gyakran használják ipari és kereskedelmi épületekben könnyedségük, tartósságuk és egyszerű telepítésük miatt. A fémtetők felszerelése és karbantartása viszonylag egyszerű, és a fotovoltaikus zárójelek csatlakozási módszerei viszonylag sokszínűek. A fémtetők általános anyagai közé tartozik acéllemezek, alumíniumlemezek stb. A konzolrendszert általában a tetőszerkezethez lehet csatlakoztatni, ha közvetlenül a fém tető felületére rögzítik, vagy behatolnak a fémlemezbe.

A közös csatlakozási módszerek a következők:

Penetrációs csatlakozás: A fém tetőknél a zárójel a tető szerkezetéhez van csatlakoztatva, áthatolva a tető fémlemezébe. A fém tetők erős terhelési képessége miatt a penetrációs csatlakozások általában nagyon stabilak. Használjon vízálló anyagokat (például vízálló tömítéseket) a lyukak kitöltéséhez, hogy megakadályozzák az esővíz behatolását a tetőbe.

Nem áthatoló csatlakozás: Ha nem akarja károsítani a fémtetőt, akkor választhat egy nem áthatoló tartó rendszert. Az ilyen típusú konzolrendszer rögzíti a zárójelet a fém tető rögzítésével, vagy súlyosan, mágneses szívásnak stb. Fiatalításával rögzíti. Ilyen módon a zárójelnek nem kell lyukakat lyukasztani vagy behatolnia a tető felületére, így nem befolyásolja a tető vízálló teljesítményét. Alkalmas fotovoltaikus telepítési projektekhez, amelyek nem igényelnek károsodást a tetőben.

A fémtetők erős szélállósággal és csapágykapacitással rendelkeznek, így a konzolrendszer kialakítása rugalmasabb csatlakozási módszert alkalmazhat a rendszer stabilitásának biztosítása érdekében.

4. Csatlakozás a beton tető és a fotovoltaikus konzolrendszer között

A beton tetők általában szerkezetileg stabilak és erős terheléskapacitással rendelkeznek, így alkalmasak a nehezebb fotovoltaikus konzolrendszerek felszerelésére. A beton tetők gyakoriak az ipari és kereskedelmi épületekben. A fotovoltaikus zárójelek beszerelésekor a zárójeleket tágulási csavarokkal, kémiai horgonyokkal vagy más megerősítő intézkedésekkel rögzíthetik.

A közös csatlakozási módszerek a következők:

Penetráció rögzítése: A beton tetők tágulási csavarok vagy kémiai horgonyok révén rögzíthetik a zárójelet a betonréteghez. Ez a módszer általában nagyon stabil, és képes ellenállni a nagy terheléseknek. A penetrációs csatlakozás elvégzésekor biztosítani kell, hogy a lyukak lezártak és vízszigetelődjenek, hogy megakadályozzák az esővíz beszivárgását.

Nem áthatolás rögzítése: Néhány olyan helyzetben, ahol nem akarja fúrni lyukakat, vagy nem akarja, hogy az épületben nagyszabású károkat okozzon, kiválaszthat egy nem áthatoló tartót. Ez a rendszer általában stabilizálja a tartót a tetőn súlyozással vagy szorítással.

A beton tetők esetében a konzol telepítésének nem kell túl aggódnia a terhelést hordozó probléma miatt, de különös figyelmet kell fordítani a tartó és a tető közötti érintkezési részre, hogy elkerüljék a tetőanyag károsodását a túlzott helyi nyomás miatt.

5. Óvintézkedések a fotovoltaikus zárójelek és a tetők csatlakoztatására

Az összes tetőfajta telepítésénél a fotovoltaikus konzol és a tető közötti kapcsolat nem csak a zárójel stabilizálására szolgál, hanem a rendszer hosszú távú stabilitásának és biztonságának biztosítása érdekében is. A következő pontok olyan kérdések, amelyekre a telepítés során különös figyelmet kell fordítani:

Vízálló kezelés: Nem számít, melyik csatlakozási módszert választják, biztosítani kell, hogy a tető vízálló réteg ne sérüljön meg. A behatolási csatlakozáshoz olyan anyagokat kell használni, mint a tömítőgyűrűk és a vízálló tömítések, hogy biztosítsák a csatlakozási lyuk körüli vízálló teljesítményt.

Terhelés és csapágykapacitás: Minden tetőnek eltérő terhelési képessége van. Telepítéskor ki kell választania a megfelelő csatlakozási módszert a tető terheléshordozó követelményei szerint. Különösen több fotovoltaikus modul telepítésekor gondoskodnia kell arról, hogy a tetőszerkezet ellenálljon a fotovoltaikus paneleknek, zárójeleknek és külső környezeti terheléseknek (például szélterhelés, hóterhelés stb.).

Biztonság: A telepítési folyamat során minden csatlakozót, csavarot és anyát meg kell húzni a stabil csatlakozás biztosítása érdekében. Ezenkívül a zárójel és a tető közötti csatlakozási pontokat rendszeresen ellenőrizni kell annak biztosítása érdekében, hogy a hosszú távú működés során ne lazítson vagy sérüljön.

A tető fotovoltaikus konzolrendszer telepítési folyamata

A tetőfotovoltaikus konzolrendszer a fotovoltaikus energiatermelő rendszer fontos része, amely a fotovoltaikus modulok szilárd telepítésének legfontosabb feladata a tetőre. Telepítési folyamata közvetlenül befolyásolja a fotovoltaikus rendszer stabilitását, hatékonyságát és biztonságát. A szokásos tetőfotó -tartó -szerelvény -telepítési folyamat általában magában foglalja a tervezést és a tervezést, a konzol telepítését, a fotovoltaikus modul telepítését és a rendszervezetékeket.

1. előkészítés a telepítés előtt

A fotovoltaikus konzolrendszer telepítése előtt részletes helyszíni felmérésre és tervezésre van szükség. A telepítés előtt először ellenőrizni kell a tető szerkezetét, hogy megbizonyosodjon arról, hogy a tető teherbíró képessége megfelel-e a követelményeknek. A tető típusának, a dőlésszögnek, a felszíni anyagnak stb. Részletes nyilvántartásait arra készítik, hogy alapot biztosítsanak a konzolrendszer tervezéséhez és telepítéséhez.

A tető fotovoltaikus tartójának kialakítását a tető tényleges helyzete szerint kell beállítani. Például különféle típusú tetőkhöz, például fém tetők, csempe tetők, aszfalt csempe tetők stb. Esetén a zárójelrendszer telepítési módszere eltérő lehet. A tervezési folyamat során szintén figyelembe kell venni a fotovoltaikus modulok számát, elrendezését, szögét és telepítési távolságát is annak biztosítása érdekében, hogy a fotovoltaikus rendszer a legjobb szögben kapjon napfényt és biztosítsa a stabilitást.

2. A konzolrendszer kiválasztása és szállítását

Válasszon egy megfelelő konzolrendszert a tető meghatározott helyzetének és tervezési követelményeinek megfelelően. A konzolrendszer általában olyan alkatrészeket tartalmaz, mint az alapkonzol, a csatlakozók és a szög beállító eszközök. A tetőanyagtól függően számos típusú konzolrendszer létezik, például perforált konzolok, nem perforált zárójelek (például súlyozott zárójelek), úszó konzolok stb.

A konzolrendszer meghatározása után a következő lépés a konzol alkatrészeinek szállítását. Mivel a konzolrendszert különféle projektek szerint kell testreszabni, a tartóelemek biztonságát a szállítás során biztosítani kell, hogy megakadályozzák a károsodást vagy a deformációt a szállítás során. A telepítőcsoportnak előre ellenőriznie kell az összes konzol alkatrészt, hogy megbizonyosodjon arról, hogy a kiegészítők teljesek -e, és cseréljék vagy javítsák ki a sérült alkatrészeket.

3. Telepítse a konzol alapítványt

A zárójel telepítési folyamatának első lépése a zárójel -alapítás telepítése. Különböző típusú tetők esetében a konzol alapítványának telepítési módja eltérő. A beton tetőkhöz perforált zárójelek használhatók a tartó rögzítésére a tetőhöz tágulási csavarokkal vagy kémiai horgonyokkal. A csempe tetőkhöz vagy aszfalt csempe tetőkhöz nem perforált konzolrendszerek használhatók. Az ilyen típusú konzol súlyozással vagy szorítással rögzíti a fotovoltaikus konzolot a tető vízálló rétegének károsodásának elkerülése érdekében.

A támogatási alapok telepítésekor győződjön meg arról, hogy a Támogatási Alapítvány pontosan helyezkedik el, és képes ellenállni a fotovoltaikus modulok és a külső környezet (például szélterhelés, hóterhelés stb.) Behangolásának. A telepítőnek pontosan meg kell mérnie a tartó telepítési helyzetét a tervezési rajzok szerint, hogy elkerülje a tartó távolságát túl nagy vagy túl kicsi, hogy biztosítsa a fotovoltaikus modulok stabilitását.

A Támogatási Alapítvány telepítése után szintén ellenőrizni kell a vízszintesség és a vertikálisságot annak biztosítása érdekében, hogy az egyes támogatások stabilan beépítsék az előre meghatározott szöget és helyzetet, hogy elkerüljék a támasztást vagy az egyenetlenséget.

4. Telepítse a tartóoszlopokat és a gerendákat

A Támogatási Alapítvány telepítése után a következő lépés a tartóoszlopok és gerendák telepítése. A támogató oszlop a tartó fotovoltaikus modul fő része, általában alumíniumötvözetből vagy rozsdamentes acélból. Az oszlop telepítésekor az oszlopot szorosan csatlakoztatni kell a tető alaphoz, és az oszlop magasságát a fotovoltaikus modul dőlési szöge szerint kell beállítani, hogy a fotovoltaikus modul a legjobb szögben kapjon napfényt.

Az oszlop telepítésekor a pontos beállításhoz a szintet és a Plumb mérőt kell használni annak biztosítása érdekében, hogy minden oszlop függőleges és stabil legyen. Az oszlop telepítése után a gerendát a következő telepíteni kell. A gerenda funkciója az oszlopok csatlakoztatása egy stabil tartókeret létrehozásához. A gerendákat általában gyors reteszeléssel csatlakoztatják, megkönnyítve és hatékonyabbá a telepítési folyamatot.

Az oszlopok és a gerendák közötti kapcsolat csavarozható vagy csattanhat, a konzolrendszer kialakításától függően. A telepítési eljárás során az összes csavarot és pattanást meg kell húzni, hogy elkerüljék a későbbi használat során a lazítást vagy a biztonsági veszélyeket.

5. A fotovoltaikus panelek felszerelése

A zárójel -keret felépítése után a fotovoltaikus panel telepítési szakasza megkezdődik. A fotovoltaikus paneleket általában úgy kell felszerelni, hogy rögzítik őket a zárójelhez. Az egyes fotovoltaikus panelek telepítési helyzetének és irányának pontosan a tervezési követelményeknek kell lennie. A fotovoltaikus panel és a zárójel közötti kapcsolatot általában bilincsek vagy csavarok rögzítik.

A fotovoltaikus panelek beszerelésekor a telepítőnek gondoskodnia kell arról, hogy a fotovoltaikus panelek iránya és szöge megfeleljen a tervezési követelményeknek a ferde vagy egyenetlen fotovoltaikus panelek elkerülése érdekében. A telepítési folyamat során a fotovoltaikus panelek között megfelelő réseket kell hagyni a levegő keringésének lehetővé tétele, a hőmérséklet emelkedése és a fotovoltaikus panelek hosszú távú és hatékony működésének biztosítása érdekében.

A fotovoltaikus panelek beszerelése után is ellenőrizni kell, hogy a fotovoltaikus panelek és a zárójel közötti kapcsolat szilárd -e, és gondoskodni kell arról, hogy a fotovoltaikus panelek felülete tiszta legyen, és nincs olyan szennyeződés vagy törmelék, amely befolyásolja a fotovoltaikus panelek energiatermelési hatékonyságát.

6. Elektromos csatlakozás és vezetékek

A fotovoltaikus konzol és a fotovoltaikus panel beépítése után a következő lépés az elektromos csatlakozás és a vezetékek. A huzalozás a kulcsfontosságú link annak biztosítása érdekében, hogy a fotovoltaikus energiatermelő rendszer megfelelően működjön. A kábelezési folyamat során ésszerűen kiválasztani kell a kábeleket, a csatlakozókat és az invertereket a fotovoltaikus alkatrészek feszültségének és áram paramétereinek, valamint a rendszer tervezési követelményeinek megfelelően.

Vezetékezéskor az összes kábelt a szokásos előírásoknak megfelelően kell irányítani annak biztosítása érdekében, hogy a kábeleket a külső erők ne sérüljék meg, és elkerüljék a túlzott kábel hajlítását. A kábeleket speciális kábelbilincsekkel vagy zárójelekkel kell rögzíteni, hogy elkerüljék a kábelek és a tetőfelület közötti közvetlen érintkezést, és megakadályozzák a kábel öregedését a súrlódás vagy az ultraibolya sugárzás miatt.

Az összes elektromos csatlakozás befejezése után a telepítőnek a rendszer elektromos ellenőrzését kell végeznie annak biztosítása érdekében, hogy minden csatlakozási pont jó érintkezéssel rendelkezik, és az elektromos vonalban nincs rövidzárlat vagy szivárgás kockázata. Ugyanakkor ellenőrizni kell a frekvenciaváltó működési állapotát annak ellenőrzése érdekében, hogy ez általában képes -e átalakítani a DC -t AC -ként.

7. Végső ellenőrzés és üzembe helyezés

Az összes telepítési munka befejezése után az utolsó lépés a rendszer végleges ellenőrzése és üzembe helyezése. Ez magában foglalja a konzolrendszer stabilitásának ellenőrzését, annak biztosítását, hogy az összes csatlakozó alkatrész a helyén van rögzítve, és a fotovoltaikus panelek nem laza vagy megdöntöttek. Ugyanakkor az elektromos rendszernek részletes biztonsági ellenőrzést kell végeznie annak biztosítása érdekében, hogy az elektromos csatlakozás megfeleljen a biztonsági előírásoknak és elkerülje az elektromos balesetet.

A hibakeresési folyamat során meg kell vizsgálni a rendszer kimeneti teljesítményét, töltési hatékonyságát és egyéb teljesítménymutatóit annak biztosítása érdekében, hogy a fotovoltaikus rendszer a telepítés után normálisan működjön, és elérje a tervezett energiatermelési kapacitást. A telepítőnek részletes nyilvántartást kell tartania a teljes rendszer működési állapotáról, és optimalizálnia kell és módosítania kell a rendszert a tényleges feltételek szerint.

Szüksége van -e rendszeres karbantartásra a fotovoltaikus konzolrendszernek?

A fotovoltaikus energiatermelő rendszer fontos részeként a fotovoltaikus konzolrendszer felelős a fotovoltaikus modulok szilárd telepítéséért a tetőre vagy a talajra. A tervezés és a telepítés stabilitása közvetlenül kapcsolódik a teljes fotovoltaikus rendszer hosszú távú működési hatékonyságához és biztonságához. Noha a fotovoltaikus konzolrendszernek nem rendelkezik komplex elektromos alkatrészekkel, továbbra is rendszeres ellenőrzést és karbantartást igényel. A konzolrendszer karbantartása nemcsak kiterjeszti a szolgáltatási élettartamát, hanem biztosítja a fotovoltaikus rendszer általános teljesítményét és biztonságát is.

1. A konzolrendszer korrózióellenes teljesítménye

A fotovoltaikus konzolrendszert általában szabadban telepítik, és hosszú ideig kitéve a természetes környezetnek. A külső tényezők, például az éghajlatváltozás, a szél, a csapadék és az ultraibolya sugarak befolyásolják a konzol, különösen a fémkonzol anyagát, amely hajlamos a korrózióra. Nedves, só spray-ben, erős napfényben és más környezetben a zárójel felszíni kezelése és korrózióellenes bevonata fokozatosan életkorba kerülhet, ami korrózióhoz vezethet.

A rendszeres karbantartás hatékonyan felismeri, hogy a konzol korróziógátló rétege érintetlen-e, időben észlel-e a korróziós problémákat, és javítják vagy cserélik ki őket. Például, amikor az alumíniumötvözet tartóját hosszú ideig nedves környezetnek teszik ki, akkor a felszíni oxidréteg lebomlik az ultraibolya sugárzás és az eső eróziója miatt, befolyásolva annak korrózióellenes teljesítményét. Ezért rendszeresen ellenőrizni kell a támogatási rendszert, különösen a támogatás felszíni bevonását, hogy biztosítsák a jó korrózióellenes hatást és megakadályozzák a hosszú távú korrózió károsítását a támogató rendszer.

2. A kötőelemek és az összekötő alkatrészek ellenőrzése

A PV rögzítő rendszer stabilitása elsősorban a rögzítőelemek szilárdságától és az összekötő alkatrészektől függ. Az idő múlásával a tartó és a tető vagy a talaj közötti kapcsolat meglazulhat a hőmérsékleti változások, a szél vagy más külső tényezők miatt. A kötőelemek meglazulása nemcsak a támogatást instabil, hanem a fotovoltaikus modul telepítési helyzetét is befolyásolja, befolyásolja a rendszer energiatermelésének hatékonyságát, és akár a fotovoltaikus modul csökkenését is okozhatja, és biztonsági veszélyeket okozhat.

Ezért a tartóelemek, például csavarok, anyák és csatok rendszeres ellenőrzése és megerősítése a támogató rendszerben fontos intézkedés a támogató rendszer hosszú távú stabil működésének biztosítása érdekében. A nagy szélsebességű területeken a szélterhelés további nyomást gyakorolhat a tartó rendszerre, ami a csatlakozási alkatrészek meglazítását vagy deformációját okozhatja, ezért rendszeresen ellenőrizni kell ezen alkatrészek rögzítési állapotát, hogy megakadályozzák a lazítás által okozott biztonsági veszélyeket.

3. Tisztítás és por felhalmozódási problémái

Noha a PV rögzítő rendszer fő funkciója a fotovoltaikus modulok támogatása, a tartó és a fotovoltaikus panel közötti rések és ízületek is a por felhalmozódásának helyévé válhatnak. Különösen a száraz és poros területeken, a por és a szennyeződés könnyen felhalmozódhat a tartó felületén, vagy a zárójel és a fotovoltaikus modul között, befolyásolva a légkeringést és a fotovoltaikus rendszer hőeloszlást, és ezáltal befolyásolva a fotovolt oldat -panel energiatermelésének hatékonyságát.

A konzolrendszer és a környező környezet rendszeres tisztítása nemcsak javíthatja a fotovoltaikus rendszer energiatermelésének hatékonyságát, hanem megakadályozhatja, hogy a szennyeződés a konzol anyagát rontja. A tisztítási folyamat során különös figyelmet kell fordítani arra, hogy a konzol korróziógátló rétegét ne károsítsák, és elkerüljék a túl durva szerszámok vagy tisztítószerek használatát. A rendszeres tisztítás különösen fontos bizonyos forró vagy poros környezetben.

4. Megelőző ellenőrzés és karbantartás

A fotovoltaikus konzolrendszerek rendszeres karbantartásának másik fontos szempontja a megelőző ellenőrzések elvégzése. A fotovoltaikus konzolrendszerek általában hosszú távú beruházások, általában 25 éves vagy még hosszabb tervezési élettartamúak. Ezért gazdaságosabb és hatékonyabb a potenciális problémák észlelése és az időben történő javítás, mint a nagyszabású javítások elvégzése súlyos kudarcok után.

Például a fotovoltaikus zárójelek szélállósága kulcsfontosságú tényező a rendszer kialakításában. Ahogy a felhasználási idő növekszik, a zárójel szélállósága megsérülhet. Rendszeresen ellenőrizze a zárójel általános stabilitását, különösen a viharok és az erős szél után, hogy ellenőrizze, hogy a zárójel laza -e vagy megsérült -e annak biztosítása érdekében, hogy a fotovoltaikus modulok stabilak maradjanak kedvezőtlen időjárási körülmények között.

Ezenkívül a konzol szög beállító eszközét, a tartó és a tető közötti kapcsolatot és a konzol alapját rendszeresen ellenőrizni kell. Ha előzetesen felfedezi a zárójelben lévő potenciális problémákat, a rendszer működésének hibaránya hatékonyan csökkenthető, és a fotovoltaikus rendszer általános megbízhatósága javítható.

5. A konzolrendszer földrengése és hó ellenállás kialakítása

A súlyos földrengésekkel vagy hótalkummal rendelkező területeken különösen fontosak a konzolrendszer földrengés -ellenállása és hó ellenállása. Az idő múlásával a tető fotovoltaikus konzolrendszere deformálódhat földrengések vagy hónyomás miatt, különösen a hegyvidéki területeken vagy a magas szélességi fokon, ahol a hónyomás fokozatosan befolyásolhatja a konzolrendszert.

A zárójeles földrengés ellenállásának és hó ellenállásának rendszeres ellenőrzése hatékonyan elkerülheti a hó vagy a földrengések által okozott konzol károsodását. Néhány magas hóterületen különös figyelmet kell fordítani a tartó és a tető közötti érintkezési területre, hogy megakadályozzák a tartó deformációját vagy károsodását a túlzott hó vagy jég miatt. Különösen a hagyományos csempe tetők és a fém tetők esetében a konzolrendszert rendszeresen ellenőrizni kell, hogy megbizonyosodjon arról, hogy az ellenáll -e a terhelések különböző éghajlati körülmények között.

6. Rendszerfejlesztés és technológiai frissítés

A fotovoltaikus ipari technológia fejlődésével az új konzolrendszerek folyamatosan kialakulnak, jobb szerkezeti optimalizálással és nagyobb biztonsági teljesítménygel. A rendszeres karbantartás során a régi konzolrendszerek műszaki frissítéseit vagy fejlesztéseit is figyelembe lehet venni. Például a szél- vagy hóálló megerősítő alkatrészek hozzáadhatók az eredeti konzolrendszerhez, vagy új anyagok felhasználhatók az eredeti konzolrendszer cseréjére a rendszer általános stabilitási és szolgáltatási élettartamának javítása érdekében.

A rendszeres karbantartás során a konzolrendszer teljesítményét ki lehet értékelni, és a konzol frissíthető és felújítható időben a jelenlegi technológiai fejleményekkel kombinálva. Ez nemcsak kiterjesztheti a fotovoltaikus konzolrendszer élettartamát, hanem javíthatja a rendszer energiatermelésének hatékonyságát is, és tovább javíthatja a fotovoltaikus energiatermelő rendszer általános gazdasági előnyeit.

7. Karbantartási ciklus és végrehajtási szabványok

A fotovoltaikus konzolrendszer karbantartási ciklusa a régiótól, a környezettől és a rendszer kialakításától függően változik. Általánosságban elmondható, hogy az általános környezetben lévő fotovoltaikus konzolrendszerek esetében az évente egyszeri átfogó ellenőrzés és karbantartás általános ciklus. Különleges környezetben, mint például az erős szél, a heves hó és a magas páratartalom, lehet, hogy a konzol karbantartási ciklusát lerövidíteni kell. A karbantartás gyakoriságát és specifikus tartalmát a tényleges feltételek és a rendszerhasználati környezet alapján kell meghatározni.
